Физико-математические основа радиоэлектронных систем

Страница: 1/2

Задание:

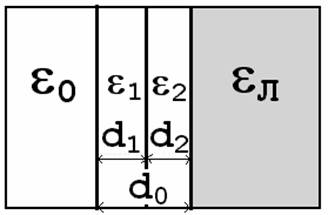

Требуется создать просветляющее покрытие для линзовых антенн в СВЧ диапазоне или линз в диапазоне ИК.

Общая толщина не должна превышать d0. Проницаемости сред e0,e1,e2,eЛ. Коэффициент отражения по мощности от линз |R|2 требуется снизить в А раз.

Найти e1,e2 и d1,d2 обеспечив снижение в A раз в диапазоне ±10% от частоты f0. Дополнительные условия: 1£e1, e1£eЛ и d1+d2£d0.

Найти допустимые значение погрешностей для изготовления покрытия De/e и Dd/d которые не приведут к нарушениям требований к покрытию. Представить зависимость |R|2 от частоты для найденного решения.

Параметр	Значение	Обозначение в формулах
d0	0.012 мм	d0
l=c/f0	0,1 мм
A	5
eЛ	6	e3
e1	-	e1
e2	-	e2
d1	-	d1
d2	-	d2

Примечание: все остальные переменные обозначаются так же как и в условии.

1.Находим R для системы без просветляющего покрытия

Составляем систему уравнений:

Решение системы:

|R|2=0.177

2.Находим R для системы с просветляющим покрытием

Составляем систему уравнений:

, где k-волновое число

k=2pc0

Решение системы: (см. приложение)

3. Подбираем e1, e2, d1 и d2.

По условию мы должны понизить значение R полученное в первом пункте в 4 раза, то есть |R|2£0,035314.

Номер	e1	e2	d1	d2	\|R\|2
1	2	2	0.006	0.006	1
2	3	2	0.006	0.006	0.594
3	3	1	0.006	0.006	0.291
4	4	1	0.006	0.006	0.1301
5	4	1	0.007	0.005	0.123
6	5	1	0.006	0.006	0.055
7	6	1	0.006	0.006	0.04007
8	6	1	0.005	0.006	0.0264
9	6	1	0.006	0.005	0.02607
10	6	1	0.007	0.004	0.0299
Номер	e1	e2	d1	d2	\|R\|2
11	6	1	0.011	0.001	0.09736
12	6	1	0.001	0.011	0.11307
13	6	1	0.003	0.009	0.03719
14	6	1	0.009	0.003	0.08581
15	6	1	0.007	0.002	0.06145
16	6	1	0.002	0.007	0.17803
17	6	1	0.008	0.001	0.05902
18	6	1	0.003	0.001	0.67591
19	6	1	0.005	0.002	0.2504
20	6	1	0.002	0.002	0.68209
