Студентам > Рефераты > ТЭС - Расчет канала

ТЭС - Расчет канала

Страница: 1/4

Содержание

стр.

1.      Техническое задание ………………………………………………………………………...

2.      Расчетная часть ………………………………………………………………………………

2.1       Система связи ……………………………………………………………………….

2.2       Выбор схемы приемника ……………………………………………………………

2.3       Расчет вероятности ошибки на выходе приемника ……………………………….

2.4       Сравнение выбранной схемы приемника с оптимальным приемником …………

2.5       Передача аналоговых сигналов методом ИКМ ……………………………………

2.6       Статическое кодирование …………………………………………………………..

2.7       Пропускная способность ……………………………………………………………

3.      Заключение …………………………………………………………………………………..

Список используемой литературы



1. Техническое задание.



Разработать структурную схему системы связи,  предназначенной для передачи данных и передачи аналоговых сигналов методом ИКМ для заданного вида модуляции и способа приема сигналов. Рассчитать основные параметры системы связи. Указать и обосновать пути совершенствования разработанной системы связи.





Исходные данные.



1.      Способ приема – ФМ, КГ.

2.      Мощность сигнала на входе приемника Рс, Вт – Рс = 4,2 Вт;

3.      Длительность элементарной посылки Т, мкс – Т = 15,0 мкс;

4.      Спектральная плотность помехи N0, Вт/Гц – N0 = 10-5 (Вт/Гц);

5.      Вероятность передачи сигнала "1" Р(1) – Р(1) = 0,90

6.      Число уровней квантования N – N = 128

7.      Пикфактор аналогового сигнала (n) – n = 3

8.      Помеха – белый шум с Гауссовским законом распределения



2. Расчетная часть

2.1 Система связи



Совокупность передатчиков, приемников и каналов связи, обеспечивающих передачу сообщений с определенными свойствами, называются системой связи.

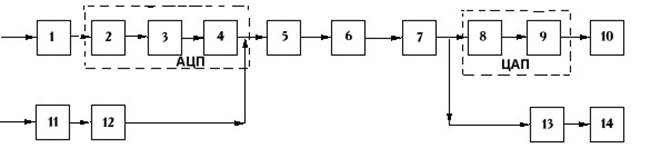

Рис.1



1.      Источник непрерывных сообщений;

2.      Дискретизатор – устройство, которое заменяет непрерывное сообщение на множество его мгновенных значений;

3.      Квантователь - устройство, которое квантует непрерывное сообщение на множество его мгновенных значений по уровню;

4.      Кодер – устройство в котором последовательность элементов сообщения заменяется последовательностью кодовых символов;

5.      Передатчик (модулятор) – устройство в котором первичный сигнал преобразуется во вторичный (высокочастотный) сигнал пригодный для передачи по используемому каналу;

6.      Линия связи;

7.      Приемник (демодулятор) – обрабатывает принятое колебание и восстанавливает переданное сообщение;

8.      Декодер – устройство предназначенное для преобразования кодовых комбинаций в квантованую последовательность отсчетов;

9.      Фильтр – устройство в котором восстанавливается непрерывное сообщение по квантованным значениям;

10.  Получатель сообщения;

11.  Источник дискретных сообщений;

12.  Кодер – устройство в котором происходит оптимальное кодирование сообщения;

13.  Декодер – устройство в котором происходит декодирование сообщения;

14.  Приемник дискретных сообщений.



2.2 Выбор схемы приемника.



Дискретная фазовая манипуляция является оптимальной когерентной системой передачи двоичных сигналов. По сравнению с ЧМ применение ФМ обеспечивает при одинаковой помехоустойчивости примерно двукратный выигрыш по мощности и такой же выигрыш по полосе частот, занимаемой  сигналом. В двоичных системах: ФМ разность фаз манипулированных сигналов выбирается равной 180 градусам. Поскольку при ФМ необходимо получать информацию о фазе принимаемого сигнала, то здесь обязательно используется метод когерентного приема.

Предположим, что все искажения в канале строго детерминированы и случайным является только гауссовских спектральной плотностью. Это значит, что приходящий сигнал можно описать моделью:



x(t), S(t), n(t)



Будем также предполагать, что в системе обеспечена надежная тактовая синхронизация, то есть границы тактового интервала, на котором приходит сигнал точно известны.

Выберем такой интервал времени наблюдения, чтобы эти два значения сигнала были некоррелированы (без памяти) и после этого найдем и определим функцию отношения правдоподобия.

После ее решения получим неравенство:

Устройство, непосредственно вычисляющее скалярное произведение: называют активным фильтром или коррелятором.

Если напряжение сигналов и колебания гетеродина определяется выражениями:

то низкочастотное напряжение на выходе фазового детектора будет равно:



таким образом, знак выходного напряжения V1 определяется фазой принятого сигнала.

Структурная схема приемника имеет вид:



рис.2



где, -   Ф – полосовой фильтр

-         Г – опорный гетеродин

-         ФД – фазовый детектор

-         ФНЧ – фильтр нижних частот

-         ПУ – пороговое устройство.



Полосовой фильтр предназначен для предварительной фильтрации сигналов, для уменьшения влияния помех, с полосой пропускания 2Т, в присутствии только гауссовских помех не обязателен;

Фазовый детектор выполняет роль корректора;

Фильтр нижних частот выполняет роль интегратора;

Опорный гетеродин, частота и фаза колебаний его полностью совпадают  с частотой и фазой одного из сигналов;

Если сообщение может принимать ряд дискретных значений, то параметры переносчика при модуляции будут изменяться скачком. Такое изменение фазы относительно фазы немодулированной скачкообразное  изменение параметров называется дискретной модуляцией. При дискретной фазовой модуляции несущей обычно выбирается равной n2. Тогда два элементарных сигнала отличаются по фазе на градусов. Такие 180 сигналы обеспечивают наибольшую верность передачи. Вид сигнала при модуляции прямоугольными импульсами со скважностью 2:



 рис. 3



Для отыскания спектра сигнала ДФМ запишем:

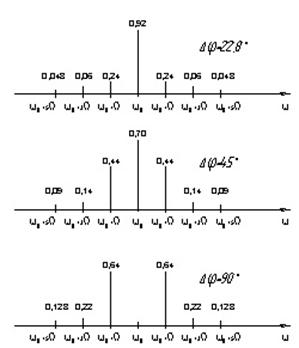

Спектры сигналов для различных значений:





































Рис. 4

2.3 Расчет вероятности ошибки на выходе приемника.



Вероятность ошибки на выходе приемника определяется формулой



 где

Ф() – функция Крампа

q – отношение мощности сигнала к мощности помехи

q =   PPn

- мощность помехи определяется как f N0, где N0 спектральная плотность помехи - полоса пропускания фильтра f=2/Т, где Т – длительность импульса









2.4 Сравнение выбранной схемы приемника

с оптимальным приемником.



Идеальный приемник - демодулятор, обеспечивающий потенциальную помехоустойчивость при заданном виде модуляции. Потенциальная помехоустойчивость - максимум вероятности правильного приема символа.

Оптимальный приемник - приемник Котельникова, либо когерентный приемник с оптимальным фильтром. Оптимальность приема - наилучшее из возможных качество приема.

Правило оптимального приема, используемое приемником Котельникова:

 ,   то   S1     -    для P(S1)= P(S2)=0.5

Для P(S1)¹ P(S2):

 ,   то   S1

Схема структурная для данного правила приема изображена на рис. 4.1.

Рис. 5  Структурная схема оптимального приемника.

Алгоритм работы приемника Котельникова: На вход схемы поступает сигнал x(t)=Si(t)+n(t), где n(t) - помеха. Два опорных генератора Г вырабатывают сигналы S1(t)  и S2(t)  - гармонические сигналы, аналогичные сигналам S1(t) S2(t) - на выходе  модулятора. Из входного сигнала в вычитающих устройствах вычитаются сигналы опорных генераторов S1(t) и S2(t). полученная разность поступает на квадраторы, интегрируются в интеграторах за период элементарной посылки Т. затем два полученных сигнала сравниваются схемой сравнения, которая принимает решение и выдает на выходе декодированный сигнал (число) S1 или S2. Если вероятности сигналов неодинаковы, то в схеме добавляется 2 выравнивателя (показаны пунктиром)

На схеме обозначены:  НЕ  -  инвертор (вычитающее устройство);

КВ  -  квадратор;   -  интегратор;  РУ   - решающее устройство.

Таким образом оптимальный приемник для разделения бинарных сигналов состоит из двух одинаковых ветвей, на которые заводятся ожидаемые (или известные) значения уровней сигналов  «0» и «1» и решающее устройство перебрасывается в сторону большего значения среднего уровня мощности в той или иной ветви.

Вероятность ошибки в таком приемнике определяется формулой:

                                                                 (4.1)

где    -   эквивалентная энергия.

Для сравнительного анализа Рош при различных видах модуляции вводят величину           ho2=E1/No

Следовательно, в приемнике Котельникова зависит вероятность   ошибки не от отношения мощности сигнала к мощности помехи, а от отношения энергии сигнала к спектральной плотности помехи.





Рассмотрим различные виды модуляции:

АМПЛИТУДНАЯ  МОДУЛЯЦИЯ.

 S1(t)=Acoswot;   S2(t)=0;    0 < t < Т

  Значит        (4.2)
