Теории электрической связи. Расчет приемника

Страница: 1/6

Данные к расчетам:



Вид модуляции – ФМ (фазовая модуляция)

Способ приема сигнала – когерентный

Мощность сигнала на выходе приемника (Рс) = 4,2 (В)

Длительность электрической посылки (Т) = 15 10-6 (сек.)

Спектральная плотность помехи (No) = 1 10-5 (Вт/Гц)

Вероятность передачи сигнала “1” Р(1) = 0,90

Число уровней квантования (N) = 128





1. Структурная схема системы связи.









Рис.1.

          Источник (передатчик) и получатель (приемник) служат для обмена некоторой информацией. В одном случае отправителем и получателем информации служит человек, в другом случае это может быть компьютер (так называемая телеметрия). При передаче сообщения, сигнал поступает на кодирующее устройство (кодер), в котором происходит преобразование последовательности элементов сообщения в некоторую последовательность кодовых символов. Далее закодированный сигнал проходит через модулятор, в котором первичный (НЧ) сигнал преобразуется во вторичный (ВЧ) сигнал, пригодный для передачи по каналу связи на большие расстояния. Линия связи – это среда, используемая для передачи модулированного сигнала от передатчика к приемнику. Такой средой служат: провод, волновод, эфир). После прохождения по линии связи, сигнал поступает на приемник, в котором происходит обратный процесс. В демодуляторе происходит преобразование принятого приемником модулированного первичного (ВЧ) сигнала во вторичный (НЧ) сигнал. Далее демодулированный сигнал проходит через декодер, в котором восстанавливается закодированное сообщение.

          В системах передачи непрерывных сообщений (аналоговая модуляция) решающая схема определяет по вторичному сигналу (ВЧ) наиболее близкий по значению переданный первичный сигнал и восстанавливает его.





1.1 Выбор схемы приемника

Система ФМ – является оптимальной, когерентной системой передачи двоичных сигналов. По сравнению С ЧМ – ФМ обеспечивает при одинаковой помехоустойчивости двойной выигрыш по полосе частот и по мощности, занимаемой передаваемым сигналом.

          Так как при ФМ необходимо получать информацию о фазе принимаемого сигнала, то при этом приеме в обязательном порядке используют метод когерентного приема.

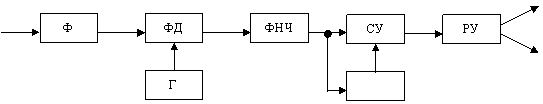

Рис.2





Ф – полосовой фильтр;

ФД – фазовый детектор;

Г – гетеродин;

ФНЧ -  фильтр нижней частоты;

РУ -  решающее устройство;

СУ – сравнивающее устройство;

ПЗ – полоса задержки.



          В сигналах с фазовой манипуляций (ФМ) знак выходного напряжения определяется фазой принятого сигнала в фазовом детекторе ФД. Под воздействием помехи полярность напряжения может измениться на противоположную, что приводит к ошибке. Это может произойти в том случае, если помеха изменит результирующего колебания относительно ее номинального значения на угол, лежащий в интервале от до . При оптимальном приеме ФМ сигналов в присутствии гауссовых помех предварительная фильтрация сигналов до фазового детектора не является обязательной, однако в реальных приемниках для подавления помех других видов обычно используют полосовые фильтры Ф с полосой пропускания . Гетеродин Г вырабатывает опорный сигнал, частота и фаза колебаний которого полностью совпадает с частотой и фазой одного из сигналов фазового детектора. При когерентном приеме сравниваются не фазы, а полярности посылок, полученных на выходе ФД. Для сравнения полярностей посылок используются цепь задержки и сравнивающее устройство СУ , на выходе которого образуется положительное напряжение, если предыдущая и настоящая посылки имеют одинаковую полярность и одинаковое напряжение, когда полярности соседних посылок различные. В приведенной схеме колебания гетеродина синхронизируются по фазе принимаемым сигналом при помощи системы синхронизации. Фаза колебаний гетеродина также неоднозначна и имеет два устойчивых состояния 00 и 1800, в отличии от схемы с ФМ, переход фазы под воздействием помех из одного состояния в другое не приводит к обратной работе.



Полоса пропускания канальных фильтров:  ; (1)



Определим вероятность ошибки на выходе ФМ приемника, при когерентном приеме сигнала.



          (2)



где q – отношение сигал/шум, вычисляется по следующей формуле:



                    (3)



Pc – мощность приходящего сигнала;

 - полоса пропускания канальных фильтров;

N0 – спектральная плотность помехи.



В данном случае присутствует аддитивная помеха (Белый шум с гауссовским законом распределения).



; .



В формуле  (1) присутствует функция Крампа, выражающей интеграл вероятности (табличное значение). [4].



Находим аргумент функции: ;



Из таблицы, приведенной в [4] находим, что значение функции крампа при данном аргументе .

Далее подставим найденные значения в формулу (1), в результате получим:







Построим график зависимости вероятности ошибки от мощности сигнала.



Рис.3



Из приведенного выше графика можно сделать вывод, что с ростом мощности сигнала, вероятность ошибки уменьшается по экспоненциальному закону.





2. Сравнение выбранной схемы приемника с идеальным приемником Котельникова



Обычно приемник получает на вход смесь передаваемого сигнала S(t) и помехи n(t). x(t)=S(t)+n(t). Как правило передаваемый сигнал S(t) – это сложное колебание, которое содержит кроме времени, множество других параметров (амплитуду, фазу, частоту и т.д.), т.е. сигнал S(t)=f(a,b,c,…t).Для передачи информации используется один, или группа этих параметров, и для приемника задача состоит в определении значений этих параметров в условиях мешающего действия помех.Если поставленная задача решается наилучшим образом, по сравнению с другими приемниками, то такой приемник можно назвать приемником, обеспечивающим потенциальную помехоустойчивость (идеальный приемник).



Схема идеального приемника







































Рис 4



Данный приемник содержит два генератора опорных сигналов S1(t) и S2(t), которые вырабатывают такие-же сигналы, которые могут поступать на вход приемника, а также два квадратора и два интегратора и схему сравнения, которая выполняет функции распознавания и выбора, формируя на выходе сигналы S1 и S2. Т.к. данная схема идеального приемника, является приемником Котельникова, то как и многие другие приемники дискретных сигналов, она выдает на выходе сигналы, отличные от передаваемых. Для решения этой задачи, в схему включены выравнивающие устройства.





Как правило способ передачи информации (кодирование и модуляция) задан и задача сводится к поиску оптимальной помехоустойчивости, которую обеспечивают различные способы приема.

Под помехоустойчивостью системы связи подразумевается способность системы восстанавливать сигналы с заданной достоверностью. Предельно допустимая помехоустойчивость называется потенциальной. Сравнение потенциальной и реальной помехоустойчивости позволяет дать оценку качества приема данного устройства и найти еще не использованные ресурсы.                       Сведения о потенциальной помехоустойчивости приемника при различных способах передачи позволяют сравнить эти способы между собой  и найти наиболее совершенные.



2.1. Рассмотрим и сравним амплитудную, частотную и фазовую (дискретные) модуляции.



ДИСКРЕТНАЯ АМПЛМТУДНАЯ МОДУЛЯЦИЯ (ДАМ).



          Сигнал,  поступающий на вход приемника (ДАМ) имеет следующий вид:







Вероятность ошибки зависит не от отношения мощности сигнала к мощности ошибки, а от отношения энергии сигнала к спектральной плотности помехи.



(Eэ – равна энергии первого сигнала)

тогда аргумент функции Крампа Ф(x) равна , подставляя это выражение в формулу вероятности ошибки получим:



 - вероятность ошибки для ДАМ.    (4)



                 S1



ДАМ                     рис. 5



                S2



На рис.5 представлена векторная диаграмма для ДАМ из нее видно, что расстояние между векторами S1 и S2 равно длине вектора S1.



ДИСКРЕТНАЯ ЧАСТОТНАЯ МОДУЛЯЦИЯ (ДЧМ).



Сигнал, поступающий на вход приемника, при данном виде модуляции имеет вид:





При частотной модуляции сигналы S1(t) и S2(t) являются взаимоортогональными, в связи с этим функция взаимной корреляции равна нулю. И так как  амплитуды сигналов S1(t) и S2(t) равны, то Е1=Е2. В результате чего Еэ=2Е1, а аргумент функции Крампа будет равен: h0.



Поэтому подставляя эту величину в формулу вероятности получим: - вероятность ошибки, при ДЧМ. (5)



         S1





ДЧМ                     рис. 6



            0               S2





На рис.6 представлена векторная диаграмма ДЧМ, на которой можно заметить, что расстояние между векторами (взаимоортогональные сигналы) равно . Заметим, что по сравнению с ДАМ, мы получаем двойной выигрыш по мощности.



ДИСКРЕТНАЯ ФАЗОВАЯ МОДУЛЯЦИЯ (ДФМ).



При ДФМ сигнал, поступающий на вход приемника имеет следующий вид:





В данном случае аргумент функции Крампа будет равен:



Поэтому подставляя эту величину в формулу  вероятности ошибки получим:



           (6)



             S1





 ДФМ            0     рис.7







             S2



Из приведенной векторной диаграммы видно, что расстояние между векторами сигналов равно  2S1. Энергия пропорциональна квадрату разности сигналов.





Заметим, что по сравнению с ДАМ мы получим четырехкратный выигрыш по мощности.



          Следует уточнить, что приведенные данные о энергии сигналов ДАМ, ДЧМ и ДФМ относятся к пиковым мощностям этих сигналов. В этом смысле при переходе от ДЧМ к ДАМ мы имеем двукратный выигрыш в пиковой мощности, однако при ДАМ сигналы имеют пассивную паузу, т.е. мощность сигналов в паузе равна нулю, поэтому по потребляемой передатчиком мощности, кроме проигрыша по мощности, имеется еще и двукратный выигрыш. С учетом этого, при переходе от ДЧМ к ДАМ проигрыш по мощности компенсируется двукратным выигрышем за счет пассивной паузы ДАМ, в результате чего по потребляемой мощности эти сигналы оказываются равноценными, однако при ДАМ трудно установить необходимый порог в сравнивающем устройстве, а при приеме сигналов ДЧМ регулировка порога не требуется, в связи с этим свойством ДЧМ применяется чаще, чем ЧАМ.



Вероятность ошибки зависит от вероятности некорректного приема сигналов S1 и S2, но при применении приемника Котельникова предполагается что канал связи – симметричный, т.е. совместные вероятности передачи и приема сигналов

S1 и S2 равны. Исходя из этого запишем формулу вероятности ошибки:  (7)



Возьмем формулу 7 за основу для определении вероятности ошибки в приемнике Котельникова.



          Предположим, что нам известно, что на вход приемника поступает сигнал S1(t). в этом случае используя правило приемника Котельникова, в котором должно выполняться следующее неравенство:



                   (8)



При сильной помехе знак неравенства может измениться на противоположный, в результате чего вместо сигнала S1(t) на вход может поступить сигнал S2(t), т.е. произойдет ошибка. Поэтому вероятность ошибки можно рассматривать, как вероятность изменения знака неравенства (8). Подставляя вместо x(t)=S1(t)+n(t). Преобразовывая получаем:





              (8)





Вероятность ошибки в приемнике Котельникова, выраженная, через эквивалентную энергию Еэ, которая представляет собой разность сигналов S1(t) и S2(t) и будет определяться формулой:







Формулы вероятности ошибки для ДАМ, ДЧМ и ДФМ. Приведены соответственно: 6, 5, 4.



2.1.2. Преобразование приемника Котельникова применительно к фазовой модуляции.



          Приемник Котельникова, являющийся идеальным и обеспечивающий оптимальную помехоустойчивость использует для приема и распознавания информации, передаваемой по каналу связи все параметры передаваемого сигнала (фаза, частота, амплитуда), кроме того в приемнике Котельникова, в отличии от реального приемника отсутствуют фильтры на входе, обеспечивающие фильтрацию помех. Схема приемника Котельникова приведена на рис.    . В качестве опорного генератора применим  фазовый опорный гетеродин. Схема преобразованного приемника приведена на рис.8.
