Расчет элементов высокочастотной коррекции усилительных каскадов

Страница: 1/8

Содержание



Введение…………………………………………………………………..…….…4

1.         Исходные данные для расчетов……………………………………………...5

2.         Расчет некорректированного каскада с общим эмиттером…………….….7

2.1.          Оконечный каскад…………………………………………...…..7

2.2.          Промежуточный каскад………………………………...……….9

3.       Расчет каскада с высокочастотной индуктивной коррекцией…………....10

3.1.          Оконечный каскад…………………………………………..….10

3.2.          Промежуточный каскад………………………………………..11

4.       Расчет каскада с эмиттерной коррекцией……………………...………..…13

4.1.          Оконечный каскад…………………………………………..….13

4.2.          Промежуточный каскад………………………………………..15

5.       Коррекция искажений вносимых входной цепью………………………....17

5.1.          Расчет искажений вносимых входной цепью……………..….17

5.2.          Расчет входной корректирующей цепи…………………….....18

5.3.          Расчет каскада с параллельной ООС…...……………………..20

6.       Согласованные каскады с обратными связями……………………………23

6.1.          Расчет каскада с комбинированной ООС……………..……...23

6.2.          Расчет каскадов с перекрестными ООС………………………25

6.3.          Расчет каскада со сложением напряжений……………………27

7.       Расчет каскадов с четырехполюсными корректирующими цепями...…....29

7.1.          Расчет выходной корректирующей цепи ……………..……...30

7.2.          Расчет каскада с реактивной межкаскадной

корректирующей цепью третьего порядка……………………32

7.3.          Расчет каскада с заданным наклоном АЧХ…………………...35

8.       Расчет усилителей с частотным разделением каналов……………………41

9.       Список использованных источников………………………………………43

ВВЕДЕНИЕ



Расчет элементов высокочастотной коррекции является неотъемлемой частью процесса проектирования усилительных устройств, как одного из классов аналоговых электронных устройств. В известной учебной и научной литературе материал, посвященный этой проблеме, не всегда представлен в удобном для проектирования виде. К тому же в теории усилителей нет достаточно обоснованных доказательств преимущества использования того либо иного схемного решения при разработке конкретного усилительного устройства. В этой связи проектирование широкополосных усилителей во многом основано на интуиции и опыте разработчика. При этом, разные разработчики, чаще всего, по-разному решают поставленные перед ними задачи, достигая требуемых результатов. В этой связи в данном пособии собраны наиболее известные и эффективные схемные решения построения широкополосных усилительных устройств на биполярных транзисторах, а соотношения для расчета коэффициента усиления, полосы пропускания и значений элементов высокочастотной коррекции даны без выводов. Ссылки на литературу позволяют найти, при необходимости, доказательства справедливости приведенных соотношений. Поскольку, как правило, широкополосные усилители работают в стандартном 50 либо 75-омном тракте, соотношения для расчета даны исходя из условий, что оконечные каскады усилителей работают на чисто резистивную нагрузку, а входные каскады усилителей работают от чисто резистивного сопротивления генератора.

1. ИСХОДНЫЕ ДАННЫЕ ДЛЯ РАСЧЕТА



В соответствии с [1, 2, 3], приведенные ниже соотношения для расчета усилительных каскадов основаны на использовании эквивалентной схемы замещения транзистора, приведенной на рис. 1.1, либо на использовании его однонаправленной модели, приведенной на рис. 1.2.

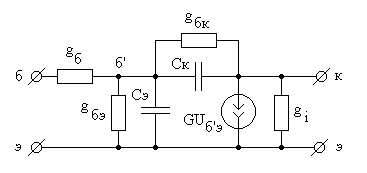

Рис. 1.1. Эквивалентная схема Джиаколетто

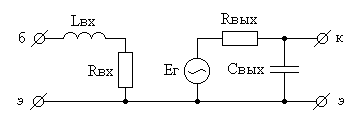

Рис. 1.2. Однонаправленная модель



Значения элементов схемы Джиаколетто могут быть рассчитаны по паспортным данным транзистора по следующим формулам [1]:

;

;

;

;

;

;

,

где    - емкость коллекторного перехода;

           - постоянная времени цепи обратной связи;

 - статический коэффициент передачи тока в схеме с общим эмиттером;

 - граничная частота коэффициента передачи тока в схеме с общим эмиттером;

 - ток эмиттера в рабочей точке в миллиамперах;

=3 - для планарных кремниевых транзисторов;

=4 - для остальных транзисторов.

В справочной литературе значения  и  часто приводятся измеренными при различных значениях напряжения коллектор-эмиттер . Поэтому при расчетах  значение  следует пересчитать по формуле [1]

,

где    - напряжение , при котором производилось измерение ;

 - напряжение , при котором производилось измерение .

Поскольку  и  оказываются много меньше проводимости нагрузки усилительных каскадов, в расчетах они обычно не учитываются.

Значения элементов схемы замещения, приведенной на рис. 1.2, могут быть рассчитаны по следующим формулам [3, 4]:

;

;

;

,

где    ,  - индуктивности выводов базы и эмиттера;

 - максимально допустимое постоянное напряжение коллектор-эмиттер;

 - максимально допустимый постоянный ток коллектора.

При расчетах по эквивалентной схеме приведенной на рис. 1.2, вместо  используют параметр  - коэффициент усиления транзистора по мощности в режиме двухстороннего согласования [2], равный:

,                                          (1.1)

где    = - круговая частота, на которой коэффициент усиления транзистора по мощности в режиме двухстороннего согласования равен единице;

* - текущая круговая частота.

Формула (1.1) и однонаправленная модель (рис. 1.2) справедливы для области рабочих частот выше [5].



2. РАСЧЕТ НЕКОРРЕКТИРОВАННОГО КАСКАДА С ОБЩИМ ЭМИТТЕРОМ



2.1. ОКОНЕЧНЫЙ КАСКАД

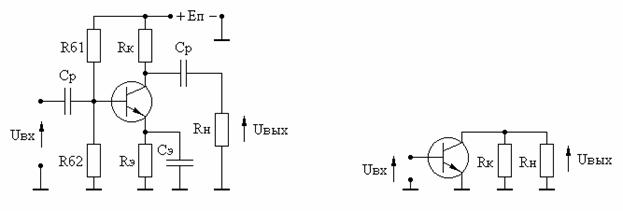

Принципиальная схема оконечного некорректированного усилительного каскада приведена на рис. 2.1,а, эквивалентная схема по переменному току - на рис. 2.1,б, где  - разделительный конденсатор,  - резисторы базового делителя,  - резистор термостабилизации,  - блокировочный конденсатор,  - сопротивление в цепи коллектора,  - сопротивление нагрузки.

При отсутствии реактивности нагрузки, полоса пропускания каскада определяется параметрами транзистора. В соответствии с [1] коэффициент усиления каскада в области верхних частот можно описать выражением:

,

где    ;

          - текущая круговая частота;

         ;                                                                                       (2.1)

;                                                                      (2.2)

;                                                                       (2.3)

;                                                                         (2.4)

.

                            а)                                                               б)

Рис. 2.1



При заданном уровне частотных искажений , верхняя граничная частота  полосы пропускания каскада равна:

*=.                                             (2.5)

Входное сопротивление каскада может быть аппроксимировано параллельной RC цепью [1]:

;                                  (2.6)
