Расчет ЧМ РПУ на ИМС

Страница: 1/3

                                                       СОДЕРЖАНИЕ                                                ЛИСТ



Введение …………….………..……………………………………….…………      5

1. Выбор блок-схемы приемника ………………………………….…..……….     10

2. Предварительный расчет усиления ЧМ на ИМС приемника ……………...     11

3. Расчет резонансной системы для обеспечения избирательности …………     12

4. Выбор ИМС, используемой в качестве УВЧ, преобразователя, УПЧ, ЧД,

    а так же предварительного УЗЧ  ……………………………………..….......     14

5. Выбор ИМС, используемой в качестве оконечного УЗЧ. …….……...........     17

Описание принципиальной схемы ……………………………………………..     20

Список используемой литературы …………..…….....………………………...     21



Введение.



C развитием радиоприемной техники повышались тре­бования к чувствительности радиоприемника, к его полосе пропускания и избирательности. Однако эти требования ограничиваются различными видами помех радиоприему, так как с увеличением коэффициента усиления приемника и расширением полосы пропускания восприимчивость при­емника к помехам возрастает, а следовательно, его реальная чувствительность понижается.

Как показывают теоретические и экспериментальные исследования, применение частотной модуляции для пере­дачи сигналов в значительной мере ослабляет действие по­мех на радиоприемник и повышает его реальную чувстви­тельность. В этом случае удается улучшить отношение сигнал/шум на выходе приемника более чем в 100 раз по сравнению с амплитудной модуляцией. Высокая помехо­устойчивость является одним из основных качеств частотной модуляции.

Остановимся коротко на общих сведениях о частотно-модулированных колебаниях. Частотно-модулированными (ЧМ) колебаниями называются колебания, амплитуда кото­рых постоянна, а частота изменяется по закону, отображаю­щему характер модулирующих низкочастотных сигналов.

Максимальное значение девиации частоты Δfmax соот­ветствующее наибольшей амплитуде модулирующего сиг­нала, в радиовещании принято равным 75 кГц. Это значит, что полезный спектр, излучаемый радиостанцией, занимает полосу 150 кГц. Практически для одной станции отводится канал с шириной полосы 250 кГц. Использование ЧМ коле­баний при такой ширине канала возможно только в диа­пазоне укв.

Высокая помехоустойчивость приемников ЧМ колебаний объясняется главным образом тем, что амплитуда колебаний при частотной модуляции сохраняется постоянной.

Сравним соотношение между сигналом и помехой на входе приемника при частотной модуляции и при амплитудной модуляции. Положим, что амплитуда частотно-модулирован­ного сигнала равна амплитуде амплитудно-модулированного (АМ) сигнала в момент ее наибольшего значения (фиг. слева) Интенсивность воздействия помехи на входе приемника в обоих случаях считаем одинаковой. Как видно из рисунка а), соотношения между сигналом и помехой при АМ колебаниях беспрерывно изменяются. При больших амплитудах сигнал значительно превышает помеху и ее влияние на прием не­значительно, и, наоборот, при малых амплитудах, сигнал может быть на уровне помехи, и в этом случае помеха будет препятствовать нормальному приему. Следовательно, для обеспечения достаточной помехоустойчивости приемника при АМ колебаниях необходимо, чтобы минимальная ам­плитуда полезного сигнала превышала уровень помехи в достаточное число раз. Совершенно иное положение на­блюдается при приеме ЧМ колебаний. Из рисунка б) видно, что соотношение между сигналом и помехой остается неизменным и по величине сохраняется таким же как в случае амплитудной модуляции в момент ее наибольшей

амплитуды.

Все эти соображения не раскрывают полностью причин  повышенной  помехоустойчивости приемника   ЧМ  колебаний. В этом приемнике для получения максимального соотношения между сигналом и помехой на выходе применяют специальное устройство для подавления помех и собственных  внутриприемных  шумов.

Действие помех и шумов на полезный сигнал вызывает в основном амплитудные изменения сигнала по закону помех, т. е. происходит амплитудная модуляция сигнала. Поэтому подавление помех в радиоприемнике достигается путем ограничения сигнала по амплитуде. Применение ограничения при АМ колебаниях наряду с частичным устра­нением амплитудных изменений сигнала, вызванных по­мехами, нарушает закон модуляции и в конечном счете при­водит к нелинейным искажениям сигнала по низкой часто­те. При ЧМ колебаниях действие амплитудного ограничителя устраняет всякие амплитудные изменения сигнала без нарушения закона модуляции. Таким образом, амплитудное ограничение является эффективным методом подавления помех при ЧМ колебаниях, вследствие чего помехоустой­чивость приемника еще больше увеличивается.

Приемник ЧМ колебаний характеризуется особенно­стями, обусловленными отличием ЧМ колебаний от АМ колебаний:

1) приемник ЧМ колебаний работает в диапазоне УКВ;

2) полоса пропускания высокочастотного канала при­емника (до детектора) имеет большую ширину.

     Супергетеродинный прием­ник состоит из: преселектора, включающего в себя входную цепь и усилителя радиочастоты (УРЧ). Входная цепь должна обеспечить некоторую частотную избирательность до входа первого каскада УРЧ с целью ослабления сильных помех. УРЧ должен обеспечить частотную избирательность и усиление принятого сигнала, мощность которого на входе приемника на много порядков меньше той, кото­рая необходима для нормальной работы воспроизводящего устрой­ства приемника.

Преобразователь частоты, состоит из смесителя и гетеродина (СМ и ГЕТ).

 Гетеродин — это маломощный автогенератор. Смеситель- это резонансный каскад. На вход смесителя подается напря­жение с частотами сигнала fc и гетеродина fг- В результате взаимо­действия двух напряжений разных частот в спектре выходного тока смесителя появляется много комбинационных частот, в том числе и  частота, равная разности этих частот. Величина разностной частоты должна быть ниже или выше частоты радио­сигнала, но обязательно выше частоты модуляции, поэтому ее назы­вают промежуточной - fпр. Промежуточная частота может быть равной:



fпр=fг – fс,    при  fг> fс

fпр= fс- fг,     при   fс> fг



Отличительной особенностью супергетеродинного приемника явля­ется то, что независимо от частоты принимаемого сигнала промежу­точная частота постоянна и выбирается так, чтобы обеспечить наи­меньшие помехи от близко расположенных по частоте станций и получить требуемое усиление и избирательность по соседнему каналу Sск.

На промежуточную частоту настроена резонансная система, вклю­ченная в выходную цепь смесителя, что позволяет при соответствую­щей полосе пропускания выделить напряжение сигнала промежуточ­ной частоты. Следовательно, назначение преобразователя заклю­чается в преобразовании частоты радиосигнала в другую, промежу­точную частоту с сохранением закона модуляции.

Усилитель, который усиливает сигнал промежуточной частоты, называется усилителем промежуточной частоты (УПЧ). Усилитель промежуточной частоты приемника ЧМ коле­баний в отличие от приемника АМ колебаний должен обес­печивать усиление сигналов в сравнительно широкой полосе пропускания в пределах 150—200 кГц и поэтому в нем должно быть большее число каскадов, чем в обычном узко­полосном усилителе промежуточной частоты.

Обычно в приемниках ЧМ колебаний усилитель проме­жуточной частоты содержит не менее трех каскадов усиле­ния. Величина промежуточной частоты в таких приемни­ках выбирается в пределах единиц и десятков мегагерц. Для получения высококачественного звучания полосу про­пускания низкочастотного тракта обычно расширяют до 15 кГц.

Таким образом, в супергетеродинном приемнике усиление осу­ществляется на трех частотах: на радиочастоте, промежуточной частоте и частоте модуляции, а на которых это происходит,  называются трактами радиочастоты промежуточной частоты, низкой частоты.

Частотный детектор. В частотном детекторе сигнал, модулиро­ванный по частоте, преобразуется в сигнал, модулирован­ный по амплитуде, который затем детектируется при помощи обычного амплитудного детектора. В современных приемниках ЧМ сигналов для частотного детектирования широко применяется так называемый дроб­ный детектор. Основное преимущество дробного детектора заключается в том, что он не реагирует на амплитудные из­менения сигнала, а это позволяет исключить из схемы    при­емника

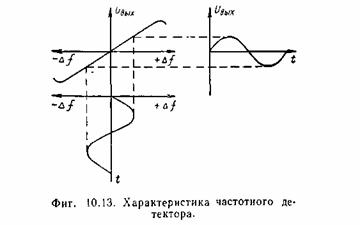

Рисунок 1 – Характеристика ЧД.                              амплитудный       ограничитель.



      Действия частотного детектора дополнительно поясняются характеристикой, приведенной на рисунке 1.

 Усилитель звуковой  частоты (УЗЧ) доводит звуковой сигнал до уровня необходимого для воспроизведения.



Краткие выводы:



1.       Основным достоинством приемников частотно-моду­лированных колебаний является их высокая помехоустой­чивость.

2.       Приемники ЧМ колебаний предназначены для прие­ма сигналов в диапазоне ультракоротких волн и характери­зуются широкой полосой пропускания высокочастотного канала.

3.       Приемники частотно-модулированных колебаний в основном строятся по супергетеродинной схеме, в составе которой в отличие от схем приемников амплитудно-модулированных колебаний имеются амплитудный ограничитель (когда требуется) и частотный детектор.

4.       Главное преимущество супергетеродинного приемника заключается в том, что он позволяет  обеспечить устойчивый прием слабых сигналов в условиях интенсивных помех.

5.       Более высокая чувствительность (Uвхmin=0,1-450мкВ) и большая выходная мощность супергетеродинного приемника отличает его от других приемников.



Несмотря на указанное преимущество, супер­гетеродинные приемники имеют некоторые недостатки:



1.       В первую очередь главным недостатком этой схемы является большая сложность и трудность обеспечения постоянной промежуточной частоты fпр.

2.       Наличие паразитного дополнительного канала при­ема, называемого зеркальным или каналом симметричной станции. Частота зеркаль­ного канала fзк отличается от частоты принимаемого сигнала fc на удвоенное значение промежуточной частоты. Таким образом, супергетеродинный приемник будет одновременно принимать радио­станции, работающие на частотах fc и fзк симметрично расположен­ных относительно частоты гетеродина fг.



Рисунок 2 – Ось частот, используемая в работе супергетеродинного ЧМ приемника.



        1. Выбор блок-схемы приемника.

        В принципе возможны два различных подхода к проектированию УКВ-ЧМ приемника. Один использует однократное, другой – двойное преобразование частоты. При относительно высокой промежуточной частоте большинство транзисторов обладают небольшим устойчивым усилением да и крутые скаты резонансной кривой получить затруднительно. Это является недостатком однократного преобразования. Двукратное преобразование с низкой второй промежуточной частотой исключает эту трудность. Дополнительным преимуществом двукратного преобразования является то обстоятельство, что общее усиление приемника распределяется по нескольким частотам. При этом заметно уменьшается опасность самовозбуждения приемника через различные паразитные связи. Для тесного монтажа в малогабаритных приемниках указанное преимущество особенно важно.

       Однако во всеволновых вещательных приемниках, содержащих также тракт АМ, применение двукратного преобразования является обычно неоправданным из-за сложности тракта ЧМ, так как невозможно использовать комбинированные каскады АМ-ЧМ. Поэтому двукратное преобразование частоты можно рекомендовать, если требуется получить показатели приемника выше, чем для первого класса, т.е.> 36 дБ,   крутизна ската > 0,25 дБ/кГц.

        По заданию к данному расчету, эти параметры равны:



= 23 дБ

= 0,24 дБ/кГц



       Следовательно, для  упрощения схемы приемника, выбирается схема с однократным преобразованием частоты.



Рисунок 3 – Упрощенная блок-схема ЧМ приемника с однократным преобразованием

                     частоты.



2.      Предварительный расчет усиления ЧМ на ИМС приемника.

       Требуемый коэффициент усиления напряжения от входа приемника до входа частотного детектора определяется по формуле [1]:



К`общ =  Kзап * Uвхчд / Uвхmin                                                                       (1),



где Kзап – коэффициент запаса, Kзап

Uвхчд – входное напряжение ЧД, В

Uвхmin – чувствительность РПУ, мкВ



      В качестве частотного детектора выбирается дробный детектор, согласно условию, что Uвхчд В.



Расчет формулы (1):

К`общ. =  Kзап * Uвхчд / Uвхmin  =  =

      Согласно найденному К`общ и заданному частотному диапазону в дальнейшем будет выбираться необходимый набор ИМС, обеспечивающий все функции РПУ, исключая избирательность.



         3. Для обеспечения избирательности  рассчитывается резонансная система, которая должна включаться до смесителя.

         3.1 Определение ширины полосы пропускания ЧМ РПУ на ИМС.
