Студентам > Курсовые > Проектирование передающего устройства одноволоконной оптической сети

Проектирование передающего устройства одноволоконной оптической сети

Страница: 5/6





























В когерентных оптических приемниках (КОПр) используется местный лазерный генератор (МЛГ) с узкой линией излучения и устройство автоматической подстройки его частоты (АПЧ), оптический сумматор (ОС), усилитель промежуточной частоты (УПЧ), а также демодулятор (ДМ), амплитудный или частотный, в зависимости от вида модуляции принимаемого сигнала. В такой схеме достигается максимальная длина регенерационного участка.

Кроме того возможна другая схема одноволоконной ВОСП третьей группы, в которой в одном направлении передачи использована модуляция по интенсивности, а в другом – когерентная модуляция (КОИ-АМ или КОИ-ЧМ) оптического сигнала.

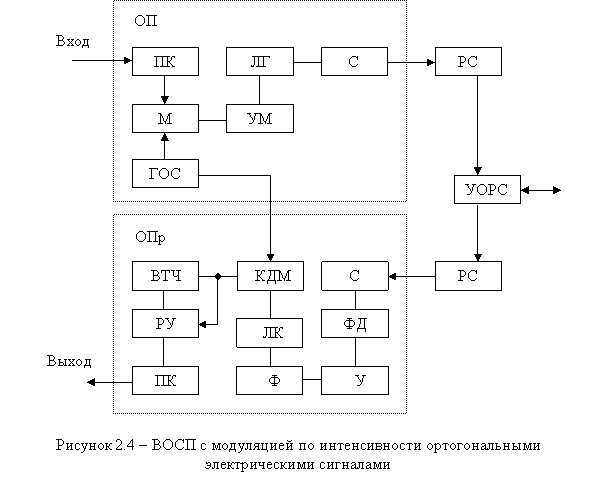

На рисунке 2.4 приведена схема, в которой использована модуляция по интенсивности оптических сигналов электрическими сигналами, описываемыми ортогональными (на тактовом интервале) функциями. В отличие от ВОСП первой группы (рисунок 2.1), оптические передатчики таких систем содержат генераторы ортогональных сигналов (ГОС1 и ГОС2), а в оптических приёмниках использованы корреляционные демодуляторы (КДМ). Для подстройки генератора ГОС2 используется выделитель ортогонального сигнала (ВОС) и компаратор (КОМ).

Для передачи информационного сигнала может быть использована поднесущая частота, расположенная выше диапазона частот, где несущественно влияние обратного рассеяния в оптическом волокне на характеристики одноволоконной ВОСП (выше 200 Мгц). Таким образом, устраняется шум обратного рассеяния и тем самым повышается энергетический потенциал. В отличие от ВОСП первой группы, в данной системе используются генераторы поднесущей частоты, полосовые фильтры и устройства восстановления поднесущей частоты.

 Максимальная длина регенерационного участка одноволоконной ВОСП третьей группы определяется выражением:

, где:

n=11;22;33;

Э11’=Экои-ам, Э22’=Экои-чм, Э33’=Эми’ – энергетический потенциал когерентных ВОСП с амплитудной и частотной модуляцией и ВОСП с модуляцией по интенсивности.

В отличие от рассмотренных выше одноволоконных ВОСП первой и второй групп, системы данной группы могут быть несимметричными, а максимальные длины регенерационных участков для передачи в разных направлениях – различными. В частности Э11’больше Э33’ на 10..15 ДБ, а Э22’ больше Э11’ на 3 ДБ.

Длина регенерационного участка для направления передачи, где используется КОИ-АМ (Э11’=45ДБ) и аппаратура, имеющая приведенные в пункте 2.1.1 параметры, составляет:

Стоимость когерентных полупроводниковых лазеров и систем стабилизации частоты лазеров, используемых в ВОСП третьей группы, пока ещё высока, что в значительной степени ограничивает область применения одноволоконных ВОСП с использованием когерентных методов передачи и обработки сигнала. Показатели надежности определяются главным образом надежностью работы полупроводниковых лазеров и систем стабилизации их частоты.

2.1.4.                      ВОСП с одним источником излучения.

В особых условиях эксплуатации могут быть использованы методы построения одноволоконных ВОСП по схеме на рисунке 2.5.  В оптическом передатчике на одном конце линии вместо полупроводникового лазера используется модулятор отраженного излучения (МОИ), устройство снятия модуляции (УСМ) и оптический разветвитель с большим отношением мощности на выходах 1 и 2. Большая мощность поступает в МОИ, а меньшая – в оптический приёмник. В оптическом передатчике примятый сигнал подвергается модуляции вторым информационным сигналом и через УОРС поступает в оптический кабель и далее в оптический приёмник на другом конце линии.



























Такие ВОСП могут быть использованы в экстремальных условиях эксплуатации на одном конце линии, так как полупроводниковые лазеры чрезвычайно чувствительны к нестабильности условий эксплуатации.

Максимальная длина регенерационного участка рассматриваемой одноволоконной ВОСП значительно меньше, чем у систем, описанных выше, и определяется соотношением:



Где aор1, aмои – соответственно затухание сигнала в ОР на выходе 1 и в МОИ, ДБ.

Длина l4 для aор1=1 ДБ, aмои=3 ДБ и приведенных в пункте 2.1.1 значений других параметров аппаратуры согласно формуле (2.6) составляет:

Показатели надежности одноволоконной ВОСП  в данном случае определяются главным образом надежностью оптоэлектронных элементов оборудования, находящегося в экстремальных условиях экплуатации.

2.2.        Окончательный выбор структурной схемы передатчика.

2.2.1.                      Выбор способа организации одноволоконого оптического тракта.

При проектировании одноволоконных оптических систем передачи с оптимальными характеристиками выбор структурной схемы системы и используемых технических средств определяется критериями оптимальности. Если критерием является минимальная стоимость, то в оптимальной системе должны использоваться оптические разветвители. Максимальная длина регенерационного участка требует применения оптических циркуляторов, переключателей, оптических усилителей, когерентных методов передачи сигнала. Требования высокой надежности и стойкости к внешним воздействиям определяют выбор системы с оптическим источником на одном конце линии, а требование максимального объема передаваемой информации – системы со спектральным уплотнением или с когерентными методами передачи.

С учётом того, что проектируемый оптический передатчик предназначен для использования на соединительных линиях ГТС, для него характерны следующие критерии оптимальности:

1)     Минимальная стоимость и простота реализации;

2)     Длина регенерационного участка не менее        8 км;

3)     Относительно низкая скорость передачи       (8.5 Мбитс).

Наилучшим вариантом реализации одноволоконной ВОСП, с точки зрения приведённых критериев оптимальности, является схема волоконооптической системы связи с модуляцией по интенсивности, с применением оптических разветвителей (рисунок 2.1). Данная схема отличается простотой реализации оптического передатчика и приемника, невысокой стоимостью устройств объединения и разветвления оптических сигналов (оптических разветвителей). Схема обеспечивает длину регенерационного участка до   18 км, что удовлетворяет вышеприведённым критериям оптимальности.

2.2.2.                      Структурная схема оптического передатчика.

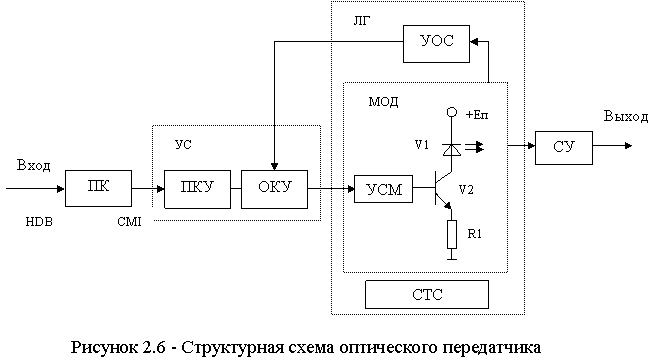

Структурная схема оптического передатчика представлена на рисунке2.6. Сигнал    в коде HDB от цифровой системы уплотнения каналов поступает на преобразователь кода (ПК), в котором код HDB преобразуется в линейный код оптической системы передачи CMI. Полученный электрический сигнал поступает на усилитель (УС), состоящий из двух каскадов: предварительного каскада усиления (ПКУ) и оконечного каскада усиления (ОКУ), где усиливается до уровня, необходимого для модуляции оптической несущей. Усиленный сигнал поступает на прямой модулятор (МОД), состоящий из устройства смещения (УСМ), служащего для задания рабочей точки на ватт - амперной  характеристике излучателя и, собственно, самого прямого модулятора, собранного по классической схеме из полупроводникового оптического излучателя V1 и транзистора V2. Для обеспечения стабильности работы излучателя, в схему лазерного генератора (ЛГ) введены устройство обратной связи (УОС) и система термостабилизации (СТС). С выхода модулятора оптический сигнал, промодулированный по интенсивности цифровым электрическим сигналом в коде CMI, поступает на устройство согласования полупроводникового излучателя с оптическим волокном (СУ).



2.3.        Выводы



В данной главе производится выбор способа организации одноволоконного оптического тракта на основе критериев оптимальности и разработка структурной схемы оптического передатчика для выбранного способа построения ВОСП.



























В главе приведены четыре группы схем построения одноволоконных ВОСП:

1)          ВОСП, на основе различных способов разветвления оптических сигналов;

2)          ВОСП, основанная на использовании разделения разнонаправленных сигналов по времени;

3)          ВОСП, на основе использования различных видов модуляции;

4)          ВОСП с одним источником излучения;

Наилучшим вариантом реализации одноволоконной ВОСП для соединительной сети ГТС является схема волоконооптической системы связи с модуляцией по интенсивности, с применением оптических разветвителей (рисунок 2.1). Данная схема отличается простотой реализации оптического передатчика и приемника, невысокой стоимостью устройств объединения и разветвления оптических сигналов (оптических разветвителей). Схема обеспечивает длину регенерационного участка до   18 км. Данная схема наилучшим образом удовлетворяет требованиям, предъявляемым к проектируемому оптическому передатчику:

1)     Минимальная стоимость и простота реализации;

2)     Длина регенерационного участка не менее        8 км;

3)     Относительно низкая скорость передачи       (8.5 Мбитс).

Далее на основании сделанного выбора приведена соответствующая структурная схема оптического передатчика.

В следующей главе, на основании структурной схемы передатчика, будет разрабатываться его принципиальная схема и электрический расчет основных узлов.
