Анализ сферического пьезокерамического преобразователя

Страница: 1/3

СОДЕРЖАНИЕ



1.      Краткие сведения из теории





3

2.      Исходные данные





7

3.      Определение элементов эквивалентной электромеханической схемы, включая N, Ms, Rs, Rпэ, Rмп









8

4.      Нахождение конечных формул для КЭМС и КЭМСД и расчет их значений







9

5.      Определение частоты резонанса и антирезонанса







9

6.      Вычисление добротности электроакустического преобразователя в режиме излучения









10

7.      Расчет и построение частотных характеристик входной проводимости и входного сопротивления









10

8.      Список литературы





16





1. КРАТКИЕ СВЕДЕНИЯ ИЗ ТЕОРИИ



Пьезокерамический сферический преобразователь (Рис.1) представляет собой оболочку 2 (однородную или склеенную из двух полусфер), поляризованную по толщине, с электродами на внутренней и внешней поверхностях. Вывод от внутреннего электрода 3 проходит через отверстие и  сальник 1, вклеенный в оболочке.



Рис. 1





Уравнение движения и эквивалентные параметры.

В качестве примера рассмотрим радиальные колебания ненагруженной тонкой однородной оболочки со средним радиусом а, поляризованный по толщине d, вызываемые действием симметричного возбуждения (механического или электрического).





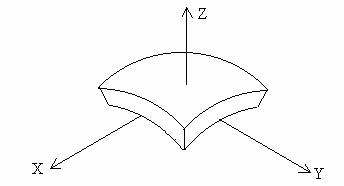

Рис. 2



Направление его поляризации совпадает с осью z; оси x и y расположены в касательной плоскости (Рис.2). Вследствие эквипотенциальных сферических поверхностей E1=E2=0; D1=D2=0. Из-за отсутствия нагрузки упругие напряжения T3 равны нулю, а в силу механической однородности равны нулю и все сдвиговые напряжения. В силу симметрии следует равенство напряжений T1=T2=Tc, радиальных смещений x1=x2xС и значения модуля гибкости, равное SC=0,5(S11+S12). Заменив поверхность элемента квадратом (ввиду его малости) со стороной l, запишем относительное изменение площади квадрата при деформации его сторон на Dl:

Очевидно, относительной деформации площади поверхности сферы соответствует радиальная деформация , определяемая, по закону Гука, выражением



.



Аналогия для индукции:



.



Исходя из условий постоянства T и E, запишем уравнение пьезоэффекта:



  ;   .             (1)



Решая задачу о колебаниях пьезокерамической тонкой сферической оболочки получим уравнения движения сферического элемента



,             (2)



где

            (3)



представляет собой собственную частоту ненагруженной сферы.







Проводимость равна



,             (4)



где энергетический коэффициент связи сферы определяется формулой



.             (5)



Из (4) находим частоты резонанса и антирезонанса:



;    .             (6)



Выражение (4) приведем к виду:



.



Отсюда эквивалентные механические и приведенные к электрической схеме параметры, коэффициент электромеханической трансформации и электрическая емкость сферической оболочки равны:



  ;      ;



Электромеханическая схема нагруженной сферы. Учесть нагрузку преобразователя можно включением сопротивления излучения , последовательно с элементами механической стороны схемы (Рис. 3). Напряжение на выходе приемника и, следовательно, его чувствительность будут определяться дифрагированной волной, которая зависит от амплитудно-фазовых соотношений между падающей и рассеянной волнами в месте расположения приемника. Коэффициент дифракции сферы kД, т.е. отношение действующей на нее силы к силе в свободном поле, равен , где p- звуковое давление в падающей волне, ka- волновой аргумент для окружающей сферу среды.

Приведем формулу чувствительности сферического приемника:



,



где  ;

     ;

     .



Колебания реальной оболочки не будут пульсирующими из-за наличия отверстия в оболочке (для вывода проводника и технологической обработки) и неоднородности материала и толщины, не будут так же выполняться и сформулированные граничные условия.





2. ИСХОДНЫЕ ДАННЫЕ



ВАРИАНТ С-41





Материал

ТБК-3

r,

5400



,

8,3 × 10-12



,

-2,45 × 10-12



n=-

0,2952



,

17,1 × 1010



d31,

-49 × 10-12



e33,

12,5



1160



950



tgd33

0,013



,

10,26 × 10-9



,

8,4 × 10-9
