Мостовой RC-генератор синусоидальных колебаний с мостом Вина

Страница: 2/4

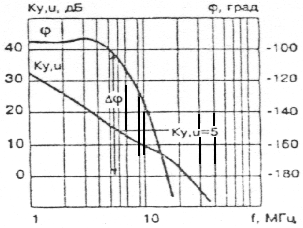

Амплитудно-частотная и фазочастотная характеристики представлены на рис.2.

Рис.2

Схема построена по двухкаскадной технологии. Первый каскад совмещает исполнение двух функций. Во-первых, функцию дифференциального усилителя с симметричным входом и выходом по усилению разностного входного сигнала. Для подавления синфазного входного напряжения в эмиттерную цепь дифференциального каскада, построенного на составных биполярных транзисторах, включен БТ. Для сравнения привожу схему электрическую принципиальную зарубежного аналога (ОР-37А) отечественного усилителя К140УД26.

Малошумящий быстродействующий прецизионный операционный усилитель ОР-37А

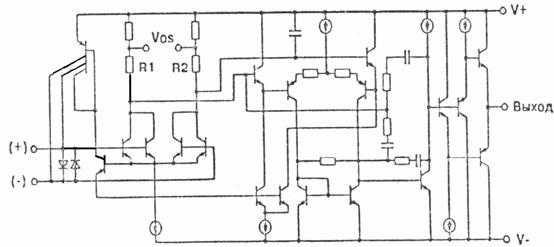

Рис.3 Схема электрическая принципиальная операционного усилителя ОР-37А

                                                                        Таблица 2

Электрические параметры (при Vs=15В, ТА=25°С)

Электрические параметры

Параметры

Численное

значение

Единица измерения

Напряжение смещения (макс.)

25

мкВ

Разность входных токов (макс.)

35

нА

Входной ток (макс.)

±40

нА

Входное сопротивление для диф-х сигналов

6

МОм

Диапазон входных напряжений

±110

мкВ

Коэффициент усиления напряжения

250

тыс.

Размах входного напряжения

±10

В

Входное сопротивление при разомкнутой ООС

70

Ом

Потребляемая мощность (макс.)

140

мВ

Диапазон регулирования напряжения смещения

±4

ìÂ

СТАБИЛИЗИРОВАННЫЙ ИСТОЧНИК ПИТАНИЯ

Стабилизированный источник питания вырабатывают два равных выходных напряжения противо­положной полярности с малым уровнем пульсаций. Точ­ное равенство положительного и отрицательного выходных напряжений обеспечивается общим источником опорного напряжения и цепью следящей обратной свя­зи. Два операционных усилителя, входящие в состав стабилизатора, питаются его же выходными напряже­ниями. Выходной ток стабилизатора ограничен макси­мально допустимыми токами коллекторов транзисторов VT4, VT5.

Верхняя часть схемы представляет собой обычный последовательный стабилизатор, формирующий выходное напряжение +15 В. Источником опорного напряжения, поданного на неинвертирующий вход операционного уси­лителя DА2, является стабилитрон, питающийся выходным стабилизированным напряжением. На инвертирующий вход ОУ DА2 через делитель R6— R8 поступает выходное напряжение стабилизатора. Разностный сигнал ошибки на выходе DА2 управляет составным транзистором VT2, VT4 таким образом, чтобы минимизировать величину ошибки.

Резистор R1 обеспечивает начальное смещение регу­лирующего составного транзистора VT1, VT4, а конден­сатор С1 предотвращает возникновение паразитной ге­нерации. Для обеспечения заданного выходного тока P составного транзистора VT1, VT4 должно быть не менее 400 Вт. Защитный резистор R3 ограничивает выходной ток ОУ в случае короткого замыкания на выходе. Снижение уровня пульсаций выходного напряжения обеспечивается конденсатором С3.

В другой части стабилизатора, вырабатывающей вы­ходное напряжение— 15 В, операционный усилитель DА3 работает как инвертирующий усилитель с единичным коэффициентом усиления: резистор R15 является вход­ным, а резистор R16 включен в цепь обратной связи. Поскольку на вход такого усилителя поступает стаби­лизированное напряжение +15 В, то опорное напряже­ние, формируемое стабилитроном  VD6, используется для обеих частей стабилизатора. Благодаря единственному источнику опорного напряжения обеспечивается хорошее слежение за равенством положительного и отрицатель­ного выходных напряжений стабилизатора. Назначение остальных схемных элементов то же, что и в стабили­заторе положительного напряжения.

Выходные напряжения стабилизатора устанавливают при помощи потенциометра (резистор R12).

Точность установки выходного напряжения —15 В относительно выходного напряжения +15 В определяет­ся соотношением номиналов сопротивлений резисторов R15, R16 и напряжением смещения операционного уси­лителя DА3. Для уменьшения разности между абсолют­ными значениями выходных напряжений стабилизатора можно подобрать сопротивления резистора R15 или R16 или же включить между резисторами R15, R16 потенци­ометр, движок которого должен быть соединен с инвер­тирующим входом операционного усилителя DА3. Этим же потенциометром при необходимости можно устано­вить нужную асимметрию выходных напряжений. Сох­ранение равенства выходных напряжений при изменении температуры окружающей среды достигается установкой резисторов R15, R16 с низким или равным температурными коэффициентами (ТКС), например сопротивления типа ВС.

Для обеспечения нормального теплового режима транзисторов VT4, VT5 при максимальных токах нагрузки их необходимо устанавливать на радиаторы.

Стабилизированный источник питания обеспечивает выходные напряжения от ± 12В до ± 15В при выходном токе до 500 мА с уровнем пульсаций выходного напря­жения не более 10 мВ.

Блок питания

Маломощный блок питания предназначен для питания от сети портативных транзисторных устройств,  измерительных приборов и других маломощных устройств. Трансформатор Т1 имеет  коэффициент трансформации равный 1 и служит только как разделительный для создания безопасности пользования блоком питания. Ограничителем сетевого напряжения служит цепочка R1С1. В табл. 3 приведены данные для варианта исполне­ния блока питания. В первом из них на выходе блока при напряжении 9 В можно питать нагрузку, потребляющую 50 мА; во втором варианте при том же напряжении на выходе можно получить ток до 20 мА. В первом варианте блока сердечник трансформатора стержневой, его набирают из Г-образных пластин. Обмотки - размещают на противоположных стержнях. Если при приеме мощных станций будет прослушиваться фон переменного тока, следует перевернуть вилку XI в сетевой розетке либо заземлить общий плюсовой провод блока.

Основные параметры

                                         Таблица3

Название параметра

Числовое значение

Единица измерения

Ток нагрузки

70

мА

Напряжение на выходе

20

В

Коэффициент ослабления

100

-

Напряжение пульсаций

5

мВ

Стабилизатор выпрямителя защищен от перегрузок вовремя короткого замыкания на выходе или в нагрузке. Для уменьшения

габаритов трансформатор Т1 выполнен на сердечнике из пластин Ш6 при толщине набора 40 мм. Обмотка/ содержит 3200 витков провода ПЭВ-1 — 0,1 с прокладками из конденсаторной бумаги через каждые 500 витков, обмотка // имеет 150 витков ПЭВ-1 — 0,2. Между обмотками / и // намотан один слой провода ПЭВ-1 — 0,1, служащий экраном. Максимальный ток нагрузки (до 120 мА) можно увели­чить, если вместо транзистора МП16 (VT6) установить П213, резисторы R1, R2 и R3 заменить соответственно на резисторы сопротивлением 220 0м, 2,2 кОм

Маломощный блок питания [20] предназначен для питания от сети портативных транзисторных приемников, измерительных приборов и других маломощных устройств. Трансформатор имеет коэффициент трансформации равный ) и служит только как разделительный для создания безопасности пользования блоком питания. Ограничителем сетевого напряжения служит щепочка R1С1. В табл. 4 приведены данные для  блока питания. На выходе блока при напряжении 9 В можно питать нагрузку, потребляющую 50 мА; Блок сердечник трансформатора стержневой, его набирают из Г-образных пластин. Обмотки размещают на противоположных стержнях. Если при приеме мощных станций  будет прослушиваться фон переменного тока, следует перевернуть вилку X1 в сетевой розетке либо заземлить общий плюсовой провод блока.

                                                                   Таблица 4

Условное обозначение

Элемент

Tl

Сердечник 6,5 x 10, окно 25х11 MM, Обмотки содержат по 850 витков провода ПЭЛ диаметром 0,22 мм

C1

2,0х300 В

VT

Д815Г

V2

Д815Г

C2

400,0х15 В

R2

51 0м 0.5 Вт
