Замечания для данной таблицы:
1. Замеры производились с точностью до деления прибора.
2. В реле К2 результаты одинаковы для обоих полярностей.
Таблица 3.
|
№
|
Тип реле
|
Р ср. Вт
|
Р у. Вт
|
Р отп.
|
Кз
|
Кв
|
Ку
|
|
1
|
РС3.259.025 сП12
|
0,0001
|
4
|
0,0001
|
32
|
1
|
400000
|
|
2
|
РФ4.500.125 П2
РЕС22
|
0,216
|
4
|
0,06
|
1,6
|
0,56
|
18,5
|
|
3
|
РФ4.500.342 П2
РЕС32
|
0,247
|
4
|
0,096
|
1,5
|
0,63
|
16,19
|
|
4
|
РС4.524.200 П2
РЕС9
|
0,406
|
4
|
0,036
|
1,41
|
0,31
|
9,85
|
Определение динамических
параметров реле.
|
Iу=0,2A
Uу=20B
Pср=Iср*Uср
Pотп=Iотп*Uотп
|
Pу=Iу*Uу
kз=Iраб/Iср
kв=Iотп/Iср
kу=Pу/Pср
|
Значения времени
срабатывания и отпускания:
 tср.
= 2 мс
tопт. = 1 мс

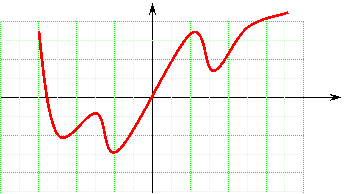

Осциллограмма
для реле
К4.
