Студентам > Рефераты > История развития электроники

История развития электроники

Страница: 2/5

 Переход от длинных волн к коротким и средним, и изобретение супергетеродина и развитие радиовещания потребовали разработки более совершенных ламп, чем триоды. Разработанная в 1924 г. и усовершенствованная в 1926 г. американцем Хеллом экранированная лампа с двумя сетками (тетрод), и предложенная им же 1930 г. электровакуумная лампа с тремя сетками (пентод), решили задачу повышения рабочих частот радиовещания. Пентоды стали самыми распространенными радиолампами. Развитие специальных методов радиоприема вызвало в 1934–1935 годах появления новых типов многосеточных частотопреобразовательных радиоламп. Появились также разнообразные комбинированные радиолампы, применение которых позволило значительно уменьшить число радиоламп в приемнике. Особенно наглядно взаимосвязь между электровакуумной и радиотехникой проявилась в период, когда радиотехника перешла к освоению и использованию диапазона УКВ (ультракороткие волны – метровые, дециметровые, сантиметровые и миллиметровые диапазоны). Для этой цели, во–первых, были значительно усовершенствованы уже известные радиолампы. Во–вторых, были разработаны электровакуумные приборы с новыми принципами управления электронными потоками. Сюда относятся многорезонаторные магнетроны(1938г), клистроны(1942г), лампы обратной волны ЛОВ (1953г). Такие приборы могли генерировать и усиливать колебания очень высоких частот, включая миллиметровый диапазон волн. Эти достижения электровакуумной техники обусловили развитие таких отраслей как радионавигация, радиолакация, импульсная многоканальная связь.

 Советский радиофизик Рожанский в 1932 г. предложил создать приборы с модуляцией электронного потока по скорости. По его идее Арсеньев и Хейль в 1939 г. построили первые приборы для усиления и генерации колебаний СВЧ (сверх высокие частоты). Большое значение для техники дециметровых волн имели работы Девяткова, Хохлова, Гуревича, которые в 1938 – 1941 годах сконструировали триоды с плоскими дисковыми электродами. По этому же принципу в Германии были изготовлены металлокерамические лампы, а в США маячковые лампы.

 Созданные в 1943г. Компфнером лампы бегущей волны(ЛБВ) обеспечили дальнейшее развитие СВЧ систем радиорелейной связи. Для генерации мощных СВЧ колебаний в 1921 г. был предложен магнетрон, его автор Хелл. По магнетрону исследования проводили русские ученые – Слуцкий, Грехова, Штейнберг, Калинин, Зусмановский, Брауде, в японии – Яги, Окабе. Современные магнетроны берут свое начало в 1936 – 1937 годах, когда по идее Бонч–Бруевича его сотрудники, Алексеев и Моляров, разработали многорезонаторные магнетроны.

 В 1934 году сотрудники центральной радиолаборатории, Коровин и Румянцев, провели первый эксперимент по применению радиолакации и определению летящего самолета. В 1935 г. теоретические основы радиолакации были разработаны в Ленинградском физико–техническом институте Кобзаревым. Одновременно с разработкой вакуумных электроприборов, на втором этапе развития электроники, создавались и совершенствовались газоразрядные приборы.

 В 1918 г. в результате исследовательской работы доктора Шретера немецкая фирма "Пинтш" выпустила первые промышленные лампы тлеющего разряда на 220 В. начиная с 1921 года голландская фирма Philips выпустила первые неоновые лампы тлеющего разряда на 110 В. В США первые миниатюрные неоновые лампы появились в 1929 г.

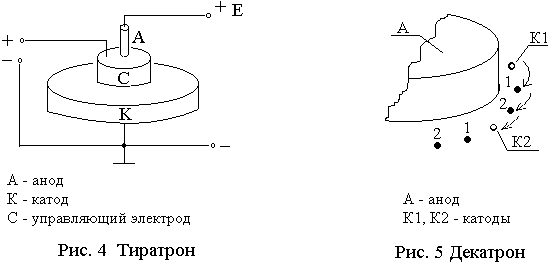

 В 1930 году Ноулз впервые опубликовал описание неоновой лампы тлеющего разряда, в которой возникновение разряда между анодом и катодом вызывается третьим электродом. Первый тиратрон тлеющего разряда (рис. 4), который нашел широкое применение, сконструировал в 1936 году изобретатель фирмы "Белл Телефон". В то время он именовался "Лампа – 313А". В этом же году другой изобретатель – Витли, предложил свою конструкцию тиратрона. Где с помощью тока ( Ic ) управляющего электрода (с) создается необходимый начальный уровень концентрации электронов и ионов, в вакуумном промежутке анод – катод. Этот уровень обеспечивает появление тлеющего разряда. Этот же эффект используется в декатроне, предложенном фирмой "Эриксон". Декатрон представляет собой десятикатодный переключатель(рис. 5), состоящий из одного анода (А) и десяти катодов (К1, К2, К3…, К10) и расположенных между катодами подкатодов (1, 2). Заряд переносится с одного катода на другой путем последовательной подачи пар управляющих импульсов на подкатоды. Пусть существует тлеющий заряд между катодом К1 и анодом А, если потенциал подкатода 1 будет ниже, чем К1 заряд перекинется на подкатод 1. Подавая отрицательный импульс на подкатод 1 и следом на 2, переносят заряд на К1 и К2.



Первый советский тиратрон тлеющего разряда был разработан в 1940 году в лаборатории завода "Светлана". По своим параметрам он был близок к параметрам фирмы "RCA". Свечение, сопровождающее газовый разряд, стали использовать в знаковых газоразрядных индикаторах: при подаче напряжения на тот или иной катод (знак) возникает светящееся изображение.

 В 30–е годы были заложены основы радиотелевидения. Первые предложения о специальных передающих трубках сделали независимо друг от друга Константинов и Катаев. Подобные же трубки названные иконоскопами построил в США Владимир Константинович Зворыкин. В 1912 г. он окончил Петербургский экономический институт. В 1914 г. колледж "Де Франс" в Париже. В 1917 эмигрировал в США. В 1920 г. поступил в фирму "Вестингаус Электрик". В 1929 г. возглавил лабораторию американской радиокорпорации "Камдем и Пристон". В 1931 г. Зворыкин создал первый иконоскоп – передающую трубку, которая сделала возможным развитие электронных телевизионных систем. В 1933 г. Шмаков и Тимофеев предложили более чувствительные передающие трубки – супериконоскоп. Позволивший вести телевизионные передачи без сильного искусственного освещения. Шмаков родился в 1885 г., в 1912 г. закончил МГУ, работал (1924–30 гг.) в МВТУ, (1930–32 гг.) работал в МЭИ, в 1933 изобрел супериконоскоп, (1935 – 37 гг.) заведовал лабораторией в Всесоюзном НИИ телевидения в Ленинграде. Тимофеев родился в 1902 г., в 1925 г. закончил МГУ, (1925–28 гг.) работал в МВТУ, в 1933 г. вместе со Шмаковым изобрел иконоскоп. Остальные труды относились к области: фотоэффекта, вторичной электронной эмиссии, разрядов в газах, электронной оптики. Разработал конструкции электронных умножителей, электронно–оптических преобразователей.

 В 1939 г. советский ученый Брауде предложил идею создания еще более чувствительной передающей трубки названной суперортикон. К 1930 годам относятся первые эксперименты с очень простыми передающими устройствами получившими название видикон. Идея создания видикона была выдвинута Чернышевым в 1925 году. Первые практические образцы видиконов появились в США в 1946 г.

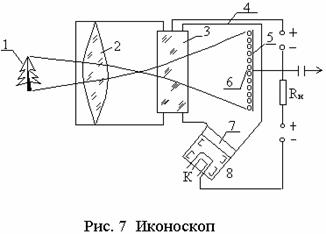

 Иконоскоп (рис. 7) представляет собой электроннолучевую трубку в которой с помощью электронного луча и светочувствительной мозаики происходит преобразование световой энергии в электрические видеоимпульсы. Иконоскоп имеет стеклянный баллон (4) в котором находится светочувствительная мозаика (6), состоящая из нескольких миллионов изолированных друг от друга зерен серебра (Ag) покрытых цезием (Cs). Мозаика наносится на тонкую слюдяную пластинку размером 100х100 мм. На обратной стороне слюдяной пластины находится сигнальная пластина (5), представляющая собой миниатюрный фотокатод, излучающий свободные электроны под действием света. Каждое зерно светочувствительной мозаики совместно с сигнальной пластиной можно рассматривать как элементарный конденсатор со слюдяным диэлектриком. При освещении мозаики через линзу (2) светом отраженным от передаваемого изображения (1), мозаика превращается в систему конденсаторов заряд которых пропорционален освещенности соответствующих зерен. Свободные электроны эмитируемые фотокатодом (5) собираются коллектором (3) на который падает положительное по отношению к сигнальной пластине напряжение. Коллектором служит проводящий слой нанесенный на внутреннюю стенку иконоскопа. Электронный прожектор (8) создает луч, который с помощью отклоняющей системы (7) построчно обегает все зерна мозаики и снимает с них положительный заряд. Свободные электроны электронного луча занимают место электронов вылетевших из мозаики в результате фотоэлектронной эмиссии. Разряд микроскопических конденсаторов вызывает прохождение токов через резистор нагрузки (Rн) и цепь катода (К) электронного прожектора. Падение напряжения на резисторе (Rн) пропорционально освещенности элементарных участков мозаики с которых в данный момент электронный луч снимает положительный заряд. Недостатком иконоскопа является малый КПД и низкая чувствительность. Для работы такого иконоскопа требуется очень большая освещенность передаваемого объекта.

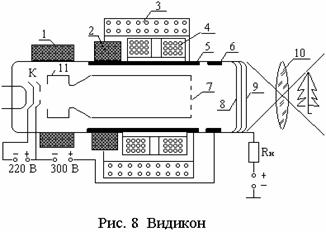

 На (рис. 8) приведена принципиальная схема видикона. На внутреннюю торцевую поверхность баллона видикона наносится полупрозрачный слой золота, исполняющего роль сигнальной пластины (9). На этот слой наносится фоторезист (8) – это кристаллический Селен или трехсернистая Сурьма. Свободные электроны, излучаемые катодом (К), формируются в электронный луч с помощью управляющего электрода (11) и двух ускоряющих анодов (5 и 6). Фокусировка луча осуществляется с помощью фокусирующей катушки (3). Сетка (7) расположенная перед фоторезистом создает однородное тормозящее поле, которое препятствует к образованию ионного пятна и обеспечивает нормальное падение электронного луча. Отклоняющие катушки (4) питаются пилообразными токами и заставляют электронный луч построчно обегать рабочий участок фоторезиста(8). Корректирующие (1) и центрирующие (2) катушки дают возможность перемещать электронный луч в 2–х взаимно перпендикулярных областях. Электропроводность фоторезиста зависит от его освещенности. Электронный луч, попадая на поверхность мишени, выбивает вторичные электроны, число которых больше, чем первичных, потому поверхность мишени, обращенная к электронному прожектору, заряжается положительно до потенциала, близкого потенциалу ускоряющего анода (5). Потенциалы другой стороны мишени, обращенной к передаваемому изображению, близки к потенциалу сигнальной пластины. Каждый элемент мишени можно рассматривать как конденсатор с потерями, электропроводность, которого зависит от интенсивности освещения. Изменение потенциала элементов мишени электронным лучом и является видеосигналом снимаемым с резистора нагрузки Rн. Напряжение снимаемое с резистора Rн пропорционально освещенности того элемента на котором в данный момент находится электронный луч.



4. Третий период развития электроники



 4.1 Изобретение точечного транзистора.

 Третий период развития электроники – это период создания и внедрения дискретных полупроводниковых приборов, начавшийся с изобретения точечного транзистора. В 1946 году при лаборатории "Белл Телефон" была создана группа во главе с Уильямом Шокли, проводившая исследования свойств полупроводников на Кремнии (Sc) и Германии (Ge) [Литература: Дж. Грик "Физика XX в. Ключевые эксперименты", М. 1978 г.] Группа проводила как теоретические, так и экспериментальные исследования физических процессов на границе раздела двух полупроводников с различными типами электрической проводимости. В итоге были изобретены: трехэлектродные полупроводниковые приборы – транзисторы. В зависимости от количества носителей заряда транзисторы были разделены на:

–        униполярные (полевые), где использовались однополярные носители.

–        биполярные, где использовались разнополярные носители(электроны и дырки).

 Идеи создания полевых транзисторов появились раньше, чем биполярных, но практически реализовать эти идеи не удавалось. Успех был достигнут 23 декабря 1947 г. сотрудниками лаборатории "Белл Телефон"– Бардиным и Браттейном, под руководством Шокли. Бардин и Браттейн в результате многочисленных вариантов получили работающий полупроводниковый прибор. Информация об этом изобретении появилась в журнале "The Physical Review" в июле 1948 года. Вот как об этом изобретении писали сами авторы: "Приводится описание трехэлементного электронного устройства, использующего вновь открытый принцип, который основан на применение полупроводника в качестве основного элемента. Устройство может быть использовано, как усилитель, генератор и в других целях, для которых обычно применяются вакуумные электронные лампы. Устройство состоит из трех электродов размещенных на германиевом блоке, как показано на Рис. 4.1

 Два из этих электродов называющиеся, эмиттером (Э) и коллектором (К), являются выпрямителями с точечным контактом и располагаются в непосредственной близости друг от друга на верхней поверхности. Третий электрод, большой площади и маленького радиуса, нанесен на основание – базу (Б). Использовался Ge n–типа. Точечные контакты изготовлялись как из Вольфрама так и из фосфористой бронзы. Каждый точечный контакт в отдельности вместе с электродом базы образует выпрямитель с высоким обратным сопротивлением. Ток, направление которого по отношению ко всему объему кристалла является прямым, создается дырками т.е. носителями, имеющими противоположный знак по отношению к носителям обычно присутствующим в избытке внутри объема Ge. Когда два точечных контакта расположены очень близко друг к другу и к ним приложено постоянное напряжение, контакты оказывают взаимное влияние друг на друга. Благодаря этому влиянию возможно использовать данное устройство для усиления сигнала переменного тока. Электрическая цепь с помощью которой можно этого добиться показана на Рис. 4.1 К эмиттеру приложено небольшое положительное напряжение в прямом направлении, которое вызывает ток в несколько миллиампер через поверхность. К коллектору прикладывается обратное напряжение, достаточно большое для того чтобы ток коллектора был равным или больше тока эмиттера(Ik ≥ Iэ). Знак напряжения на коллекторе таков, что он притягивает дырки идущие от эмиттера. В результате большая часть тока эмиттера проходит через коллектор. Коллектор создает большое сопротивление для электронов текущих в полупроводник, и почти не препятствует потоку дырок в точечный. Если ток эмиттера модулировать напряжением сигнала, то это приводит к соответствующему изменению тока коллектора. Была получена большая величина отношения выходного напряжения к входному, такого же порядка, что и отношение импедансов, выпрямляющего точечного контакта в обратном и прямом направлении. Таким образом возникает соответствующее усиление мощности выходного сигнала. Получили выигрыш в мощности в 100 раз. Подобные устройства работали как усилители при частотах вплоть до 10 МГц(мегагерц)."

 Устройство изобретенное Бардиным и Браттейном было названо точечным транзистором типа А и представлял собой конструкцию представленную на Рис. 4.2 Где (1) кристалл Германия, (2) вывод эмиттера, (3) вывод базы. Усиление сигнала осуществлялось за счет большого различия в величинах сопротивления, низкоомного входного и высокоомного выходного. Поэтому создатели нового прибора назвали его сокращенно – транзистором (в пер. с английского – "преобразователь сопротивления").



 4.2 Изобретение плоскостного биполярного транзистора.

 Одновременно, в период апрель 1947 – январь 1948 г., Шокли опубликовал теорию плоскостных биполярных транзисторов. Рассмотрев полупроводниковые выпрямительные устройства из кристаллов полупроводника, имеющего переход между областями p- и n- типа.(Рис. 4.3)

 Такое устройство, называемое плоскостным полупроводниковым выпрямителем, обладает малым сопротивлением, когда р-область – положительна по отношению к n-области. Характеристики плоскостного выпрямителя можно точно определить теоретически. По сравнению с точечным, плоскостной выпрямитель допускает большую нагрузку т.к. площадь контакта можно сделать достаточно большой. С другой стороны с увеличением площади растет шунтирующая контактная емкость. Далее Шокли рассмотрел теорию плоскостного транзистора из кристалла полупроводника, содержащего два p-n перехода (Рис. 4.4) Положительная р-область является эмиттером, отрицательная р-область коллектором, n-область представляет собой базу. Таким образом вместо металлических точечных контактов используются две p-n области. В точечном транзисторе два металлических точечных контакта необходимо было располагать очень близко друг к другу, и в плоскостном транзисторе оба перехода должны располагаться очень близко друг к другу. Область базы очень тонкая – менее 25 мкм. Плоскостные транзисторы обладают рядом преимуществ перед точечными: они более доступны теоретическому анализу, обладают более низким уровнем шумов, обеспечивают большую мощность. Для нормальной работы транзистора, как усилителя, необходимо чтобы на эмиттер было подано прямое, а на коллектор обратное смещение, по отношению к базе. Для p-n-p транзистора условие соответствует – положительному эмиттеру и отрицательному коллектору. Для n-p-n – обратные полярности т.е. отрицательный эмиттер и положительный коллектор.
