Синтезатор частоты УКВ радиостанции

      При работе над конструкцией УКВ радиостанции передо мной встала задача построения несложного синтезатора частоты 144 - 146 мгц.
     Просматривая конструкции разных синтезаторов я наткнулся на синтезатор Михаила Кислинского (RX9CBI). Эта конструкция мне очень понравилась своей простотой, отсутствием дефицитных компонентов. Однако меня не устраивало управление с помощью переключателей. Поэтому я решил доработать схему, ввести в нее ряд дополнительных возможностей. В процессе доработки принципиальная схема изменена лишь косметически, основу ее по-прежнему составляет схема RX9CBI, а программу пришлось переписать полностью.
     Итак, что же сделано нового:

  • в отличие от исходной схемы управление осуществляется с помощью четырех многофункциональных кнопок,
  • введено звуковое подтверждение нажатия кнопок,
  • введена индикация частоты с помощью жидкокристалического индикатора от импортного телефона,
  • введен изменяемый шаг перестройки частоты, с частота может изменяться с шагом 25/100 кгц или 5/20 кгц,
  • в схему введен микрофонный усилитель.

Как и в исходной конструкции оставлен режим работы с разносом частоты 600 кгц через ретранслятор.

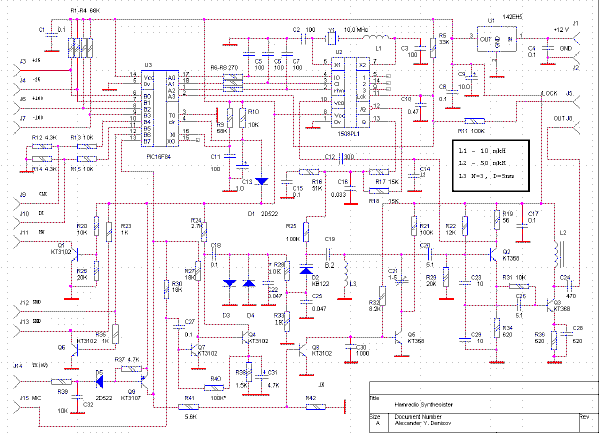

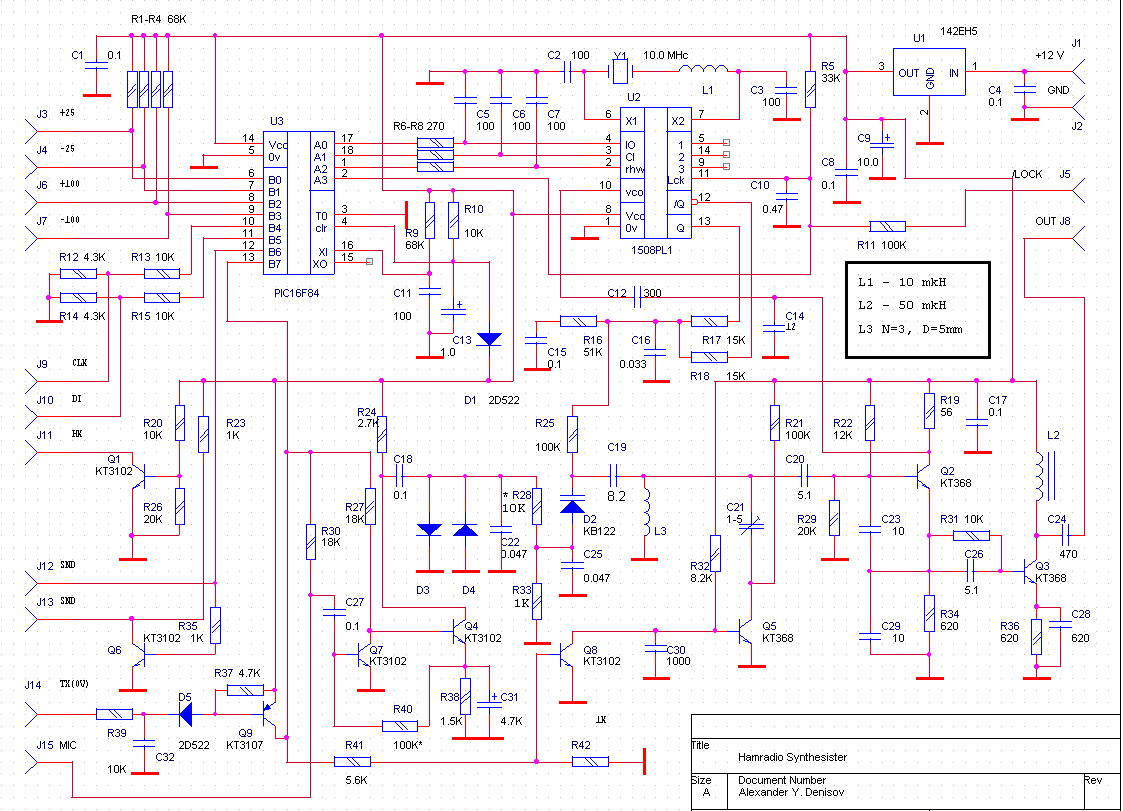

Рис.1. Схема синтезатора частоты УКВ станции

Краткие пояснения к схеме.
J3 - контакт подключения кнопки увеличения частоты на 25 кгц (+25)
J4 - контакт подключения кнопки уменьшения частоты на 25 кгц (-25)
J6 - контакт подключения кнопки увеличения частоты на 100 кгц (+100)
J7 - контакт подключения кнопки уменьшения частоты на 100 кгц (-100)
вторые контакты кнопок подключены к "общему" проводу синтезатора.

     Одновременное нажатие кнопок +25 и -25 переключает синтезатор в режим ретранслятора. При этом в крайнем левом разряде индикатора появляется буква "Р". Повторное нажатие этих двух кнопок возвращает синтезатор из режима ретранслятора в обычный режим и буква "Р" в левом разряде индикатора пропадает.

     Одновременное нажатие кнопок +100 и -100 переключает шаг перестройки. После этого кнопки J3 и J4 перестраивают синтезатор на +5 и -5 кгц соответственно, а кнопки J6 и  J7 на +20 и -20 кгц. Повторное нажатие возвращает синтезатор в режим перестройки 25/100 кгц.
     По включению: ретранслятор выключен, частота 145300 (в Тамбове общий канал), шаг перестройки 25/100 кгц.

     Контакты J9, J10, J11 - подключение ЖКИ от телефона "Panaphone."
     Контакты J12, J13 - контроль нажатия кнопок. Сюда подключается пьезо пищалка от китайских телефонов.
     Контакт J14 - переключение прием - перетача. Передача - лог. "0".
     Контакт J15 - микрофонный вход.
     Контакты J1, J2 - питание синтезатора.
     Контакт J5 - выход "захват". Может использоваться для блокировки передатчика при отсутствии "захвата" ФАПЧ.
     Контакт J8 - выход синтезатора.

Синтезатор выполнен на односторонней печатной плате с перемычками. Это сделано из-за того, что в любительских условиях трудно изготовит двухстороннюю плату с металлизацией отверстий. Проще распаять несколько перемычек.


      Печатная плата

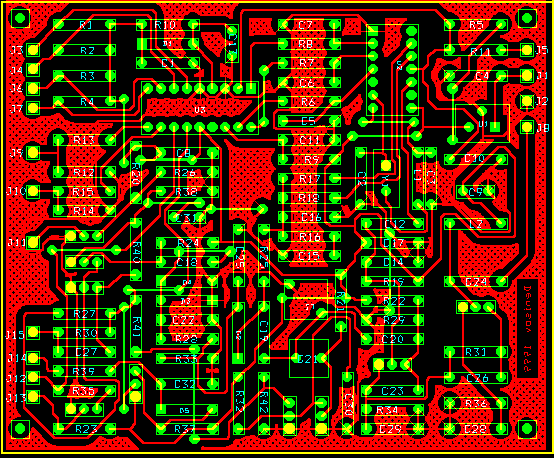

      Рис.2. Печатная плата

Программу для самостоятельного изготовления синтезатора можно взять здесь.

Обо всех замеченных недостатках прошу сообщать по адресу alldn@yahoo.com

Выражаю большую благодарность М. Кислинскому (RX9CBI) за помощь в работе над этой конструкцией.

А. Денисов г. Тамбов (RA3RBE)
