Электронный секундомер

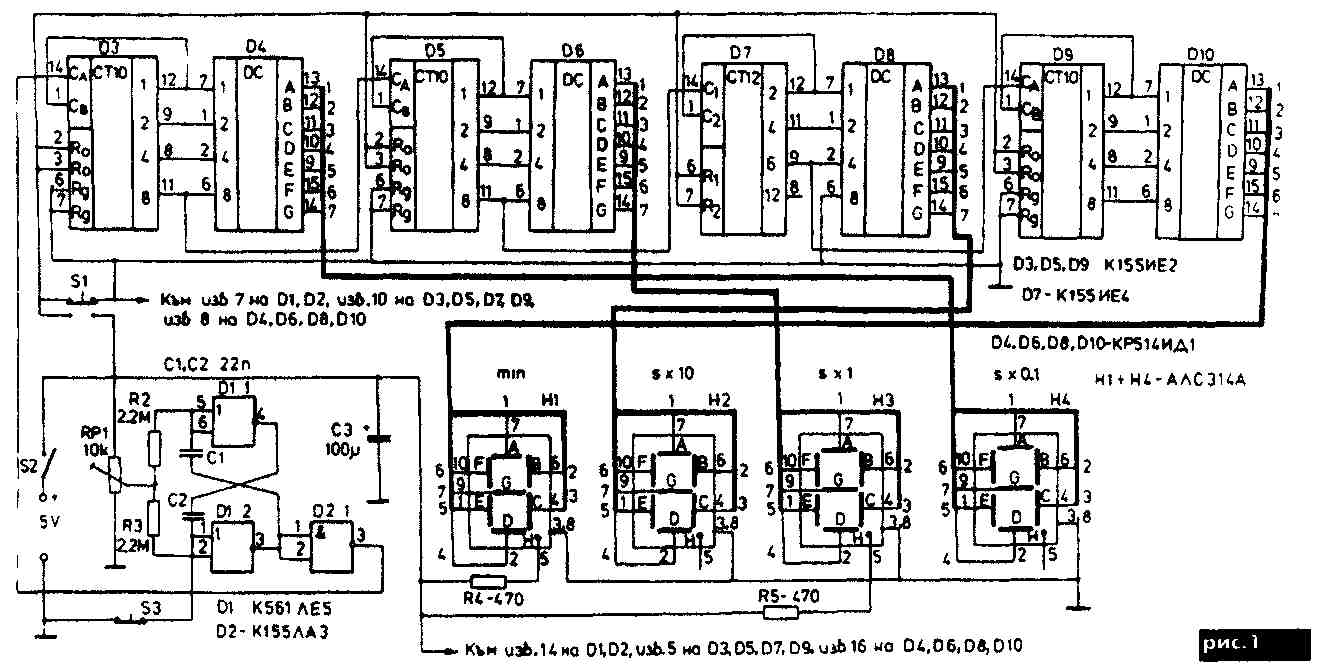

Электронный секундомер описан в статье Г.Кузева ("Радио, телевизия, електроника", Болгария, 5/99). Схема секундомера показана на рис.1.

Схема секундомера

Рис.1. Схема секундомера

Генератор тактовых импульсов с частотой 10 Гц собран на элементах D1.1., D1.2. Частоту можно регулировать потенциометром RP1. При замыкании переключателя S2 на генератор подается напряжение питания, но генератор не работает, пока замкнута пусковая кнопка S3. При этом индикатор показывает произвольные цифры, поскольку счетчик на микросхемах D3, D5, D7, D9 устанавливается в произвольное состояние. Для установки индикатора и счетчика в исходное нулевое состояние нужно нажать и отпустить кнопку S1. Секундомер включается нажатием кнопки S3. При этом импульсы с частотой 10 Гц поступают на счетчик D3, отсчитывающий десятые доли секунды. Состояние этого счетчика индицируется на индикаторе Н4 через дешифратор семисегментного кода D4. Счетчик D5 является счетчиком единиц секунд (индикатор НЗ), счетчик D7 - десятков секунд (индикатор Н2), счетчик D9 -единиц минут (индикатор Н1) Максимальное время измерений составляет 9 мин 59 с.
