Схемы > Акустика > Второе дыхание 75АС-001

Второе дыхание 75АС-001

Читатели со стажем, наверное, помнят многочисленные статьи об улучшении качества звучания акустических систем 10МАС-1, S-90 (35АС-212) и т.д., которые регулярно печатались в журнале “Радио“ в 70-е и 80-е годы. С появлением на внутреннем рынке импортной аудиотехники интерес к этой теме, по идее, должен бы угаснуть, но как показывает редакционная почта, это далеко не так. В эксплуатации осталось еще немало отечественных изделий, которые сейчас довольно легко “довести до ума“ - благо любые материалы и аудиофильские материалы доступны всем. Об одном таком “апгрейде“ мы сейчас и расскажем. За два дня (если не считать времени, затраченного на обдумывание и приобретение необходимых деталей) наш экспериментатор Константин Быструшкин сумел “поставить голос“ одной из лучших (если не лучшей) отечественной акустической системе 75АС-001. Уверены, что его советы помогут улучшить звучание любых “совковых“ колонок.

Акустические системы 75АС-001 (они же 150АС-001), которые под названиями “Корвет“ и “Кливер“ выпускали заводы “Океанприбор“ (Ленинград) и “Красный Луч“ (г. Красный Луч) соответственно. При этом “Корветов“ было произведено значительно больше, чем “Кливеров“. И у той, и у другой моделей совершенно одинаковые наборы громкоговорителей, схемы и конструкция. Однако “Красный луч“ помимо колонок изготавливал еще и набор динамиков для обоих вариантов АС, и поэтому некоторые аудиофилы до сих пор считают, что “Кливера“ на родных динамиках звучат лучше, чем “Корветы“. Возможной причиной этого являются “рацпредложения“, реализованные в процессе серийного выпуска последних. Так, например, со временем была упрощена рецептура многокомпонентного компаунда для пропитки диффузора среднечастотника 30ГДС-1, исключена внутренняя виброизоляция корпуса.

75АС-001 являются последней разработкой ВНИИРПА им. Попова (Ленинград), внедренной в серийное производство, и стала своеобразной “лебединой песней“ нашего колонкостроения. При проектировании впервые в отечественной практике широко применялись математическое моделирование и оптимизация параметров головок и разделительных фильтров при помощи ЭВМ. Кроме этого, АС обладают целым рядом других достоинств. Во-первых, в них установлены эффективные громкоговорители (100ГДН-3, 30ГДС-1 и 10ГДВ-4) нового поколения, что позволило добиться рекордной (для конца 80-х) чувствительности в 91 дБ(Вт/м). Расчет цепей на ЭВМ обеспечил широкий диапозон частот 25-25000 Гц при небольшой неравномерности АЧХ и малом уровне искажений. Во-вторых, применение фазокорректирующих цепочек в схеме разделительного фильтра и размещение в одной плоскости центров излучения ВЧ- и СЧ-головок позволило существенно улучшить равномерность ФЧХ. В-третьих, большой объем корпуса, низкая частота резонанса и большой диаметр диффузора низкочастотника обеспечивают достаточно глубокий и мощный бас. Наконец, в конструкции разделительных фильтров использованы катушки с воздушным сердечником, намотанные высококачественным медным проводом большого сечения и металло-бумажные конденсаторы МБГО, отличающиеся малыми потерями и искажениями. Элементы схемы установлены на картонном основании с использованием навесного монтажа. К сожалению, в этой большой бочке меда имеются несколько изрядных ложек дегтя. Наибольший вклад в порчу звука вносят чересчур длинные провода из ординарной “луженки“, а также многочисленные элементы схемы защиты, по которым идет звуковой сигнал к громкоговорителям. Отчасти это было оправдано: мощные 75АС-001 могли использоваться не только в быту, но и для озвучивания домов культуры, небольших дискотек и т.д. Узел содержит, помимо 2-х реле, еще 9 транзисторов, 3 светодиода, 18 обычных диодов, 40 резисторов (!) и 8 конденсаторов. И все это добро так или иначе включено в звуковую цепь! Многочисленные эксперименты показали, что вследствии высокой чувствительности АС вызвать их перегрузку в жилой комнате практически невозможно, особенно если учесть, что согласно паспортным данным, кратковременная подводимая мощность может достигать 300Вт. Короче, в реальных условиях пользы от УЗ никакой, в то время как звучание из-за него страдает изрядно. С басовиком, несмотря на отсутствие в его цепи контактов реле, дело обстоит ненамного лучше. НЧ-составляющие также проходят через плату УЗ и плавкий предохранитель на 5А. Все это приводит к существенному увеличению длины проводов малого сечения отнюдь не аудиофильского качества. Такой же кабель использован и при монтаже платы фильтра, который выполнен тоже далеко не самым оптимальным образом: элементы соединены между собой дополнительными перемычками, припаянными к пистонам на плате. Это еще больше увеличивает общую длину проводов на пути звукового сигнала. Теперь стали, наконец, понятны причины неудачных попыток сделать звучание АС более достойным с помощью аудиофильских акустических кабелей. Очевидно, что даже самый лучший из них не способен скомпенсировать потерю качества во внутренней разводке. Кстати, входные винтовые зажимы 75АС-001 также оставляют желать лучшего. Конструкция их контактных площадок такова, что делает невозможным подключение “вилочек“ и “лопаточек“, обеспечивающих удобное и надежное соединение. Более-менее удовлетворительные результаты достигаются при зажиме в них зачищенного кабеля, однако при завинчивании клемм часть жил выдавливается наружу. Ну и, наконец, вызвало удивление мизерное для столь большого внутреннего объема количество демпфирующего материала внутри корпуса. Согласно справочным данным, в 75АС-001 должен быть применен волокнистый материал АТМ-1 из супертонких стеклянных волокон, склеенных фенольными смолами. Однако по внешнему виду звукопоглотитель очень напоминал обычную вискозную вату. Из-за этого паразитное излучение звука тыльной стороной НЧ-диффузора приводит к образованию стоячих волн. Кроме того, отраженная от задней стенки корпуса волна воздействует на тыльную сторону диффузора, вызывая затягивания фронта сигнала. Как следствие - невнятное и гулкое звучание на низах.

Итак, на основании вышеизложенного были определены следующие основные направления “апгрейда“:

  • исключение лишних элементов из звуковых цепей;
  • замена внутренних проводников на высококачественные из бескислородной меди;
  • оптимизация схемы соединений для сокращения длины проводников;
  • замена входных разъемов на мощные винтовые зажимы;
  • оклейка внутренней поверхности корпуса эффективным звукопоглощающим материалом.
Pic 1.

На предлагаемую доработку было истрачено порядка 200-300 рублей и 2 человеко-дня. Вам потребуется: 6-8 м акустического кабеля из бескислородной меди (OFC) с поперечным сечением 2.5-4 кв. мм (примерно 10-20 руб/м); две пары винтовых зажимов, желательно позолоченных, универсальной конструкции, позволяющей подключать “бананы“, “лопаточки“, “вилочки“ и голый провод (около 40 руб.); два воздушных фильтра для кухонных воздухоочистителей (продаются в магазинах “Свет“, 20 руб/шт.); немного строительного герметика или пластилина.

После того как создана необходимая материальная база, можно приступать к вскрытию. Его проще всего выполнить, уложив пациента “на спину“ громкоговорителями вверх. Теперь рекомендуем придерживаться следующей последовательности операций.

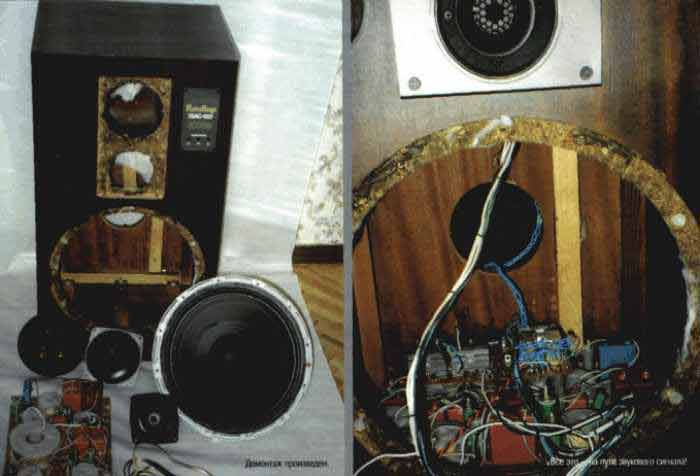

Вначале снимаются декоративные накладки громкоговорителей, а затем из корпуса извлекаются и они сами. При этом все соединительные провода аккуратно отпаиваются. Будьте особо внимательно при демонтаже низкочастотника 100ГДН-3 - этот процесс вследствии немалого веса динамика представляет собой весьма непростую задачу. Затем отвинтите шильдик платы индикации и отпаяйте соединительные провода от светодиодов. После герметизации отверстия под платой светодиоды и шильдик устанавливаются на прежнее место.

После этого через отверстие НЧ-головки можно приступить к демонтажу плат разделительного фильтра и УЗ. Но прежде нужно отпаять провода от входных клемм и розетки СГ-5 на задней стенке корпуса и отвинтить 6 гаек по периметру платы фильтра. Извлеченные платы отделяют друг от друга, после чего УЗ выбрасывается.

Pic 2.

На следующем этапе работ необходимо удалить все соединительные проводники на плате фильтров, выпаяв их или откусив бокорезами. Оттуда вынимаются также резисторы R6, R7 и R9 (по схеме завода-изготовителя). Теперь ВЧ-головка напрямую подключается параллельно резистору R4 (“плюсом“ к С13). Соответственно, басовик должен быть подключен параллельно цепочке C12-R3 (“плюсом“ к С12). Таким образом, электрическая схема кроссоверов заметно упрощается.

Теперь надо заменить внутреннюю разводку. В данном случае при монтаже платы фильтра был использован акустический кабель Vampire Wire OFC Speaker Cable с поперечным сечением 2.5 кв.мм. Им же подключены СЧ- и ВЧ-громкоговорители. В цепи низкочастотника (от кроссовера к входным клеммам) применялся провод с увеличенным сечением проводников до 4 кв.мм., его желательно припаивать с учетом предпочтительного направления протекания тока (обычно совпадает с направлением маркировки). Следует иметь в виду, что характер звучания большинства акустических кабелей может заметно улучшиться после нескольких часов прослушивания. Поэтому будет далеко не лишним предварительно “прогреть“ новые проводники, погоняв их перед началом монтажа.

Pic 3.

И еще несколько практических советов. Для уменьшения количества соединительных проводников целесообразно отказаться от использования монтажных пистонов на плате фильтров, а вместо них применять выводы резисторов и конденсаторов, припаивая остальные элементы схемы непосредственно к ним. Для уменьшения влияния возвратного тока мощного басовика на цепи СЧ- и ВЧ-головок подключение минусовой шины НЧ-, СЧ-, и ВЧ-звеньев к “минусу“ входной шины следует произвести только в одной точке. Для этой цели удобно использовать соответствующий вывод конденсатора C8 или C11.

После этого плата кроссовера устанавливается на старое место в корпусе акустической системы.

Для монтажа новых входных клемм нужно снять круглую пластмассовую крышку на задней стенке АС и удалить старые, после чего расточить отверстия до необходимого диаметра. После установки универсальных зажимов к ним с внутренней стороны подключается провод от платы фильтров (если припаять его не удастся, придется применять разъемы “вилочки“, которые плотно прикручиваются гайками изнутри). Затем крышка с разъемами устанавливается на прежнее место.

Теперь можно приступить к подсоединению и установке громкоговорителей. Советуем отмерить отрезки соединительного кабеля с небольшим запасом, так как это упростит операцию. Сначала монтируется среднечастотник. Так как у 30ГДС-1 отсутствует маркировка полярности выводов, следует ее определить при помощи 1.5 вольтовой батарейки, отмечая смещение диффузора при смене ее полярности. Установив СЧ-головку, желательно загерметизировать отверстие для ввода его бокс соединительных проводов. Затем устанавливается “пищалка“, после чего динамики закрываются декоративным шильдиком. Вторые концы соединительных кабелей громкоговорителей припаиваются к выводам соответствующих элементов на плате фильтров.

Pic 4.

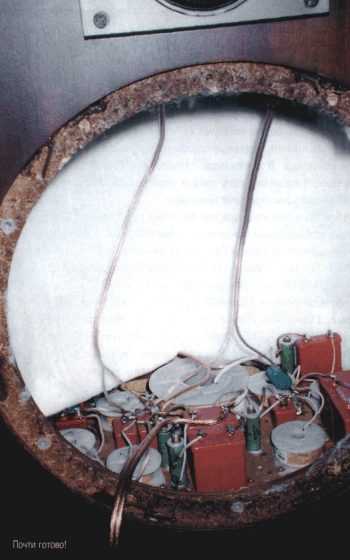

Перед монтажом низкочастотника необходимо акустически задемпфировать внутренний объем корпуса. Лучше всего для этого подходит наполнитель для кухонного воздухоочистителя, представляющего собой мелковолокнистый синтетический материал. Одного листа будет вполне достаточно. Его приклеивают “Моментом“ к боковым и задней стенкам корпуса напротив отверстия НЧ-громкоговорителя. В качестве наполнителя можно использовать обычную техническую или вискозную вату, поместив их внутрь корпуса. При определении оптимального количества ваты рекомендуется придерживаться норм для оптимального демпфирования: 8-11 кг на куб. м. внутреннего объема.

Последними операциями являются подключение басовика к плате фильтра и его установка в корпусе колонки, а также монтаж декоративного кольца-накладки на громкоговоритель.

Ну а теперь можно приступить к самой приятной части - прослушиванию доработанных колонок и оценке полученных результатов. Субъективная экспертиза звучания “Корвет 75АС-001 SE“ проводилась при подключении их к стереосистеме в составе CD-проигрывателя Sony CDP-761E и усилителя Sony TA-F511. В качестве межблочного кабеля использовалась полуметровая пара Monster Cable Interlink 300, а в качестве акустического - двухметровые отрезки Jamo с поперечным сечением 4 кв. мм.

Для начала при помощи диска “Наши в городе“ (приложение к “Салону AV“ 3/98) была проверена правильность фазировки подключения громкоговорителей в колонках. Если все было сделано правильно, то при воспроизведении синфазных источников виртуальный источник розового шума будет находится точно посередине между колонками, а при противофазных - “разбегаться“ к акустическим системам. В противном случае, перед проведением дальнейших прослушиваний есть смысл еще раз внимательно проверить правильность выполнения монтажа.

Затем звучание колонок оценивалось при помощи записей самых разных музыкальных жанров и направлений, включая классическую и популярную музыку: “The best of Mozart“ (1996 Karussell International), “The best of Batch“ (1996 Karussell International), “Famoust balet“ vol.1 и 2 (“The rose collection“/Elar music a/s 1992), Paul Mauriat - “Nostaljazz“ (Philips 512 146-2 DDD 1992 Phonogram), The Beatles - “Please, Please Me“ (Parlophone/EMI), The Beatles - “Rubber Soul“ (Parlophone/EMI), Deep Purple - “Machine Head“ (EMI) и т.д.

По сравнению и исходным вариантом, звучание АС существенно изменилось. Особенно заметные перемены произошли в средне- и высокочастотном диапозонах. Звук стал по-настоящему прозрачным и кристально чистым, при этом он обогатился тончайшими нюансами и музыкальными деталями, которых раньше слышно не было. Например, шелест металлических щеток по тарелкам был воспроизведен необычайно достоверно, в то время как в исходном варианте колонок их звук имел несколько шумоподобный характер. Внесенные изменения явно пошли на пользу и низкочастотному диапозону: бас стал заметно более четким и собранным. По всей видимости, это объясняется не только введением звукопоглотителя внутрь корпуса, но и улучшением демпфирования басовика благодаря использованию гораздо более низкоомного кабеля с большим сечением. Одним словом, эффективность модернизации очевидна и с лихвой окупила все затраты на ее проведение.

Существуют ли резервы дальнейшего повышения качества звучания 75АС-001? Значительного улучшения ожидать не приходится, так как предложенный комплекс мер позволяет исключить наиболее явные ляпы и недоработки в их схеме и конструкции. Однако слегка “подшлифовать“ и “вылизать“ их, по видимому, можно. Например, установив вторую пару винтовых зажимов и реализовав вариант подключения к усилителю методом bi-wiring. Не исключено, что, подобрав к 75АС-001 другие типы акустических кабелей, можно добиться их более сбалансированного и утонченного звучания. Замена металло-бумажных конденсаторов в цепях прохождения звукового сигнала на плате фильтра на равные по емкости полипропиленовые или иные аудиофильского класса может дать ощутимый на слух результат. Наконец, сегодня имеется огромный выбор различных вибропоглощающих прокладок и шайб для установки громкоговорителей, специальные покрытия для оклейки внутренней поверхности корпусов. Но здесь не следует забывать о принципе разумной достаточности: каждое последующее улучшение будет стоить все дороже и дороже. Особенно если учесть, что 75АС-001 имеют ряд принципиально неустранимых недостатков. Во-первых, большая ширина передней панели неизбежно приводит к дифракции звуковых волн, и как следствие, к окраске звучания и неравномерности АЧХ. Во-вторых, большое расстояние между НЧ- и СЧ-громкоговорителями приводит к тому, что более-менее однородное звуковое поле в широкой полосе частот обеспечивается на расстоянии не менее 2-3 метров от АС, и в малогабаритных помещениях они звучат весьма своеобразно. В-третьих, мощные неэкранированные магнитные системы НЧ- и СЧ-динамиков не позволяют использовать их в системах “домашнего театра“. В-четвертых, несмотря на высокую чувствительность, 75АС-001 плохо работают с ламповыми усилителями, так как тяжелый басовик требует эффективного демпфирования низким выходным импедансом. Есть еще “в-пятых“ и “в-шестых“... Но в любом случае, если вы умеете и любите что-либо делать своими руками, от любой переделки вы получите настоящее удовольствие.

В предыдущей статье мы начали разговор о том, как можно самостоятельно доработать отечественные акустические системы в соответствии с аудиофильскими представлениями о качестве звучания. Объектом для эксперимента были выбраны популярные советские колонки 75АС-001, которые до сих пор имеют высокую репутацию даже среди продвинутых слушателей. Как оказалось, после сравнительно простой и не очень обременительной для семейного бюджета модернизации они могут очень неплохо зазвучать. Судя по письмам читателей, которые до сих пор приходят в редакцию, тема доработки колонок заинтересовала многих из них, и поэтому мы вновь решили вернуться к этому вопросу.

Но вначале тем, кому не попадался в руки №11 журнала за 1998 г., кратко напомним "содержание предыдущих серий". Итак, акустические системы 75АС задумывались "по уму" и в принципе должны были звучать очень прилично. Однако все прелести массовой сборки, конструктивные упрощения, неоптимальность монтажа платы электрических фильтров, жуткая внутренняя проводка плюс наличие, как оказалось, никому не нужной защиты начисто "убивают" звук. Поэтому правильнее рассматривать 75АС-001 (они же 150АС-001) как хороший набор деталей конструктора "Сделай сам". В него входят довольно приличные громкоговорители с высокой чувствительностью, элементы электрического фильтра (катушки, конденсаторы, проволочные резисторы), а также фанерованная натуральным шпоном заготовка корпуса с уже прорезанными под громкоговорители отверстиями. Такие наборы весьма популярны за рубежом (у нас они тоже продавались в некоторых салонах и на "Горбушке"), так как позволяют рукастым аудиофилам воплотить в жизнь свои идеи и при этом сэкономить немалую сумму. Поэтому на первом этапе апгрейда, а точнее говоря - тюнинга 75АС-001, был проведен их полный демонтаж, в том числе удаление всей внутренней проводки, включая соединения на плате фильтра, и лишних компонентов (устройства защиты и гасящих резисторов). Затем на основе оставшихся элементов по оптимизированной схеме переделывались фильтры кроссовера. При этом весь внутренний монтаж велся высококачественным акустическим кабелем из безкислородной меди.

Для демпфирования стоячих и отраженных звуковых волн внутри корпуса на заднюю и боковые стенки наклеивались листы волокнистого звукопоглотителя, применяемого в качестве фильтра в кухонных вытяжках. В заключении предлагалось стальные "совковые" клеммы заменить высококачественными позолоченными "постами". Вот, собственно, и все, что было сделано на первом этапе работ. Столь простые и, в общем-то, очевидные доработки базовой конструкции самым положительным образом сказались на качестве звучания. Новая версия колонок получила название 75АС-SE, и какое-то время они полностью удовлетворяли нашим требованиям. Однако после серии проведенных тестов стало ясно, что хотя Special Edition звучат не в пример лучше их первозданной версии, но до уровня приличного Hi-Fi все же не дотягивают. Стало очевидным, что весь потенциал, заложенный в этих отечественных системах, далеко не исчерпан. Постепенно вызрело желание еще раз взяться за паяльник и окончательно довести их до ума. Тем более что к этому времени автору удалось модернизировать другие компоненты тракта. В частности, были удалены транзисторные ключи, шунтирующие выход в проигрывателях виниловых и компакт-дисков, и вместо них использованы герконы, кроме того, в вертушке была заменена вся внутренняя проводка, включая соединительный межблочный кабель.

Тонкости артикуляции.

Как и ранее, перед началом тюнинга-II был разработан план его проведения. В качестве первого шага было решено попробовать двухпроводное подключение к усилителю методом bi-wiring, так как тестирование зарубежных АС убедительно продемонстрировало его эффективность. Затем предполагалось повысить демпфирование НЧ- и СЧ-громкоговорителей за счет увеличения количества звукопоглотителя внутри корпуса и в боксе среднечастотника. Наконец, хотелось добиться лучшей артикуляции баса, который хотя и стал более собранным после первого этапа апгрейда, но все же звучал недостаточно убедительно. Собственно, с баса все и началось, так как именно звук в низкочастотном диапазоне вызывает наибольшие нарекания у владельцев 75АС. Причина "бубнения" в данном случае вполне очевидна: огромный диффузор 100ГДН-3 слишком тяжел для того, чтобы его можно было эффективно задемпфировать даже сверхмалым выходным импедансом усилителя мощности. В этих условиях выход только один - воздействовать на него акустическими методами, т.е. поместить внутрь дополнительный звукопоглотитель. Ухудшение звучания 75АС на низах может произойти также вследствии ухода резонанса НЧ-головки с частоты настройки фазоинвертора. После 8-10 лет эксплуатации гофр неизбежно подсыхает, и его гибкость уменьшается, что приводит к повышению резонансной частоты громкоговорителя. Хуже того, при этом изменяются также и показатели акустической добротности 100ГДН-3. И что же теперь делать? Ирина Аркадьевна Алдошина, руководившая в свое время разработкой 75АС-001, рекомендует экспериментально измерить параметры "состарившегося" басовика (резонансную частоту на открытом воздухе Fs и полную добротность Qts) и по известным методикам рассчитать новую частоту настройки фазоинвертора. После чего настроить его на более высокую частоту, уменьшив длину трубы. Придется отрезать ножовкой некоторую ее часть, но не торопитесь, вспомните "семь раз отмерь...". Еще раз проверьте правильность сделанного вами расчета. А лучше до начала "обрезания" экспериментально убедиться в том, что бас после этого действительно улучшится. Для этого рекомендуем изготовить из плотного картона или иного материала две трубки длиною до 60 мм (чуть больше половины длины фазоинвертора - 104 мм), одна из которых должна плотно входить в другую. Наружный диаметр внешней 80 мм, что соответствует диаметру порта. После этого из корпуса колонки вынимается штатный фазоинвертор. Это сделать нетрудно, так как он никак не закреплен и держится в отверстии на лицевой панели за счет плотной посадки. Затем на его место плотно вставляется картонный "телескоп", и изменением его длины добиваются наиболее приемлемого баса.

Оптимум лучше всего ловиться не на слух, а по кривой входного импеданса колонки. Однако проведенные эксперименты в реальном помещении площадью в 20 кв. м показали, что характер звучания 75АС на низких частотах при настройке фазоинвертора улучшился не так заметно, как этого можно было ожидать. Куда более простым и эффективным оказалось просто демпфирование порта пробками-вкладышами. Для этого из листового поролона - лучше всего темного цвета, чтобы они не контрастировали с лицевой панелью - вырезаются шайбы диаметром чуть более 80 мм для надежной фиксации в трубе. Оптимальная толщина вкладыша зависит от плотности материала. Лучше всего взять не очень толстый лист, чтобы иметь возможность менять глубину демпфирования установкой нескольких таких пробок. На колонки подается звуковой сигнал с большим уровнем низкочастотных составляющих, и изменением числа вкладышей добиваются наивысшего качества басов. Легче всего его оценить на большом барабане ("бочке") или контрабасе, звучание которых при этом должно стать гораздо более четким. Но не слишком увлекайтесь, так как если плотно забить порт фазоинвертора, последний вообще перестанет работать и акустическое оформление превратится в "закрытый ящик". Что не есть хорошо, поскольку 100ГДН-3 для этого не рассчитывался. По мнению автора, наилучшие результаты получаются, если после установки вкладышей интенсивность воздушного потока падает примерно вдвое. Общая толщина поролона средней плотности при этом составит примерно 20-30 мм. Так удается добиться наиболее удачного компромисса: бас становится более аккуратным и упругим, не слишком потеряв при этом в глубине и интенсивности. Заметить эффект будет значительно проще, если высокие частоты "задавить" регуляторами тембра усилителя. А еще лучше слушать НЧ-секцию отдельно, подключив колонки по двухпроводной схеме.

Игра в четыре провода.

Рисунок 1 Рисунок 2
Теперь тут будет жить среднечастотник.
Рисунок 3
Оклейка звукопоглатителем трубы СЧ-громкоговорителя и стойки.
Рисунок 4
То же, что и вверху, плюс марлевый мат №2 (ст. текст.)
Рисунок 5

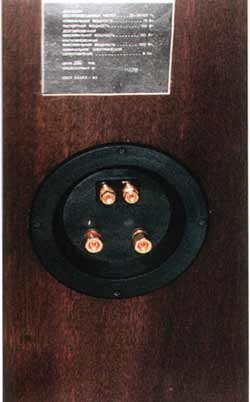

Гнезда для bi-wiring снаружи...
Рисунок 6
...и изнутри.
Рисунок 7
"Минимализированный" кроссовер. Больше упростить уже невозможно - все лишнее уже отпаяли.
Рисунок 8

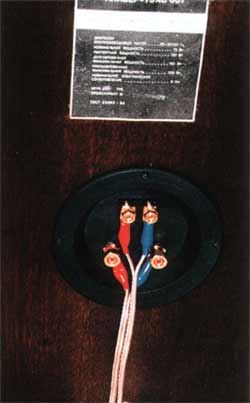

Контакт? Есть контакт!

Таким образом, мы плавно подошли к следующему этапу апгрейда - организации схемы bi-wiring. Для него придется приобрести метра три акустического кабеля из безкислородной меди OFC. С учетом большой мощности колонок, рекомендуемое сечение проводников - не менее 2.5 - 4 кв. мм. Считается, что для разводки НЧ-секции предпочтительнее чистая медь, а для СЧ/ВЧ лучше подойдет медь посеребренная. Сейчас рынок предлагает огромное количество всевозможных кабелей, и здесь открывается просто безграничное поле для экспериментов. В авторском варианте, который дал неплохие результаты, для подключения басовика использован кабель OFC фирмы Jamo сечением 4 мм (80-100 руб./м), а на верх и середину - Vampire Wire OFC Speaker Cable с поперечным сечением проводников 2,5 кв. мм (40-50 руб./м). Они же применялись и для внутренней проводки в колонках. Затем следует подумать о приобретении качественных входных клемм. В принципе, конечно, можно обойтись и без них, припаяв кабели прямо к входу фильтров кроссовера. При этом экономится приличная сумма и избегается несколько контактных переходов. Но зато вы практически лишаетесь дальнейшей возможности твикинга, т.е. подбора акустических кабелей (не разбирать же колонки каждый раз для его замены). К тому же заделка "намертво" неудобна, т.к. усложняется подключение колонок из-за риска запутаться в мотках кабеля. Поэтому, если вы решили сделать тюнинг 75АС по максимуму, то не скупитесь и возьмите хорошие позолоченные "винты". К сожалению, они достаточно дороги: никак не дешевле 300-400 руб. за одну пару (имеется продукция известных фирм, а не китайский ширпотреб). Поскольку для каждой колонки при двухпроводном подключении требуется по 2 таких пары, их bi-wiring обойдется в весьма кругленькую сумму. Плюс к этому необходимо разориться на разъемы-"лопаточки" или "бананы" - по 4 шт. на каждый кабель. Потребуется 16 таких разъемов, а цена каждого в лучшем случае около 30-40 руб. Такая вот получается бухгалтерия. Впрочем, если вы уже успели доработать колонки до уровня 75АС-SE, ваши расходы уменьшаться вдвое, так как половина кабелей и разъемов у вас уже должна быть. Приобретенные разъемы следует напрессовать на зачищенные концы кабеля нужной длины. Лучше всего это сделать с помощью специального обжимного инструмента, но при определенной аккуратности неплохих результатов можно добиться и при помощи обычных плоскогубцев. После того, как кабели будут готовы, можно приступать к "вскрытию" акустических систем. Будем считать, что исходной точкой тюнинга-II являются колонки уровня 75АС-SE. На крышке с разъемами устанавливаем дополнительную винтовую пару для СЧ/ВЧ-громкоговорителей. Затем извлекаем из корпуса плату кроссовера. Входы СЧ- и ВЧ-фильтров отключаем от цепи НЧ-громкоговорителя и отдельными кабелями присоединяем к своей винтовой паре. (Обращаем внимание, что для надежной пайки медных проводников кабеля большого диаметра требуется электропаяльник мощностью никак не менее 80-100 Вт, поэтому запаситесь им заранее. Имейте ввиду, что холодная пайка может свести на нет все ваши усилия по улучшению качества звучания.) Затем производим соответствующие изменения монтажа в схемах фильтров, т.е. разделяем "земляные" цепи каждого из громкоговорителей.

Собственно, на этом "электрический" этап тюнинга-II завершен. Все дальнейшие операции связаны с заглушением внутренних объемов корпуса для борьбы с отражениями звуковых волн внутри него. Для этого вам придется еще немного потратиться и приобрести несколько листов волокнистого звукопоглотителя (фильтра для кухонных вытяжек), одна упаковка которого стоит сегодня около 100 руб. Материал этот необходим для поглощения энергии стоячих звуковых волн от тыльной стороны диффузора. Лист пористого полимера сворачивают в трубку и приклеивают к внутренним стенкам цилиндрического бокса, изолирующего СЧ-громкоговоритель от остального объема. При этом чтобы оставить достаточно места под "корзину" 30ГДС-1, от верхнего среза бокса нужно отступить примерно на 50 мм. Для повышения степени демпфирования среднечастотника на "дно" трубы из звукопоглотителя неплохо поместить небольшой мат из распущенной ваты (годятся также и ватные шарики). После этого тем же звукопоглотителем внутри корпуса колонки (через отверстие для низкочастотного громкоговорителя) следует оклеить внешнюю поверхность трубы фазоинвертора и изолирующего бокса СЧ-динамика, а также деревянную стойку-распорку между задней и фронтальными стенками. Затем из марли нужно сшить еще один мат, в который неплотно набивают примерно 0,8-1 кг ваты. Мат №2 помещают между деревянной распоркой и боксом среднечастотника в верхней части корпуса. При этом его следует зафиксировать (клеем, при помощи кнопок или сапожных гвоздиков) на боковых стенках и на распорке так, чтобы мат перекрывал примерно половину просвета высоты корпуса. Просвет необходим для того, чтобы звуковая волна от тыльной стороны 100ГДН-3 могла беспрепятственно проникать в верхнюю половину корпуса. В то же время наличие звукопоглотителя обеспечивает эффективное рассеивание энергии звуковых волн, отраженных от верхней стенки корпуса. Особое внимание надо обратить на то, чтобы мат №2 не перекрывал отверстие фазоинвертора. Для того чтобы избежать нежелательных призвуков под воздействием звуковых волн от НЧ-громкоговорителя, старайтесь упрятать провода от СЧ- и ВЧ-динамиков под слоем звукопоглотителя. В крайнем случае, их можно просто зафиксировать на боковых стенках.

Почувствуйте разницу.

Ну, вот и все. Теперь можно собрать колонки (которых мы по аналогии с системой индексации глубины тюнинга, введенной Кеном Ишиватой на фирме Marantz, присвоим условный индекс 75AC-SE mkII) и приступать к их испытаниям. Если в вашем усилителе имеются две пары выходных зажимов для акустических систем, есть смысл подключить кабели к разным парам. Тем более, что многие модели усилителей обеспечивают возможность коммутации подключенных к нему громкоговорителей, что дает возможность раздельно прослушать звучание колонок и в НЧ-, и СЧ/ВЧ-диапазонах. Прежде чем приступить к прослушиванию, убедитесь, что полярность подключения всех динамиков в колонках соблюдена. При правильной фазировке громкоговорителей источник звука при воспроизведении монопрограммы или записи розового шума должен находиться точно между колонками. Неплохо также "прогудеть" колонки сигналом скользящего звукового тона в полосе частот 20-20000Гц (треки 16-18 на CD "Наши в городе!", приложении к "Салону AV" №3/98). Громкость звучания колонок должна быть более-менее равномерной во всем этом диапазоне, исключая самые низкие частоты. Если что-то покажется вам подозрительным, еще раз проверьте правильность монтажа фильтров и фазировку подключения громкоговорителей. Если у вас нет этого или другого тестового CD, тогда просто послушайте хорошо знакомую вам запись на предмет обнаружения каких-либо аномалий в звуке.

После проведения "квалификационных испытаний" запускаем тест по полной программе: был отслушан самый разнообразный звуковой материал - от тяжелого металла до классической музыки и инструментального джаза. И что мы слышим? По первому (всегда самому правильному) впечатлению естественность и звуковое разрешение 75АС-SE mkII на средних частотах возросли едва ли не на порядок. На вокале, к примеру, стали ясно слышны не только тончайшие нюансы манеры исполнения, но и дыхание певцов, шорох одежды и другие тихие звуки, которые раньше в большинстве случаев "старые" 75АС (даже версии SE) просто игнорировали. Высокие, образно говоря, стали "тоньше человеческого волоса" и звонче, чем валдайский колокольчик. Если раньше звук щеток по тарелочкам просто радовал, то теперь он восхищает: слышно даже, как отдельные проволочки скользят по поверхности тарелок. А чего стоит звук треугольника симфонического оркестра! Бас также подобрался и почти избавился от "бубнения". Хотя справедливости ради признаем, что добиться от 75АС столь же четкого звука на низах, как у импортных Hi-Fi-стереосистем высокого класса все же не удалось. Впрочем, возможно, изрядная доля вина за это лежит на самой комнате, так как хорошая акустика помещений прослушивания в салонах аудиотехники достигается только после специальной обработки их стен и пола. Немаловажны и размеры комнаты прослушивания: в небольших (особенно квадратной формы) очень трудно добиться четкого баса из-за неизбежно возникающих в них стоячих звуковых волн. Поэтому даже от очень хороших и дорогих колонок нечасто удается услышать по-настоящему корректный бас в условиях реального жилого помещения. Кстати сказать, комнату, где "живет" ваша стереосистема, в профилактических целях полезно время от времени "прогудеть" скользящим звуковым тоном. При этом прекрасно выявляются резонансы стекол книжных шкафов, звон посуды и другие тому подобные паразитные звуки. Ведь в обычных условиях они маскируются звучанием музыки, но подсознательно воспринимаются мозгом как "грязь". При обнаружении таких изъянов комнату надо обязательно "вылечить". К примеру, звенящие стекла в шкафу и в окнах промазать по периметру мастикой или герметикам, под полки с посудой положить резиновые колечки и т.д. При наличии ярко выраженных резонансов в полосе частот 100-500 Гц попробуйте изменить расположение колонок в комнате и вновь ее "прогудите". Неравномерность звучания на высоких частотах и их излишнюю яркость можно снизить, повесив напротив колонок на стену ковер и положив на пол палас. Если же, наоборот, комната излишне переглушена и верхов катастрофически не хватает, воспользуйтесь регулятором тембра ВЧ в усилителе и скомпенсируйте эти потери.

Ну а теперь самое время насладиться звуком колонок 75АС SE mkII, который вы, может быть, сразу и не узнаете - настолько он преобразится. С учетом явного улучшения качества звучания экономическая эффективность тюнинга колонок не вызывает сомнения. Ведь в противном случае для достижения адекватного уровня качества звука пришлось бы купить новые импортные акустические системы стоимостью никак не ниже $450-600.

P.S.. После того как "разберетесь" с колонками, у вас наверняка возникнет желание дальнейшего улучшения звучания стереосистемы. Тут самое время воспользоваться предложенной автором методикой поиска поиска "узких мест" ("Ловля блох по-научному", "Салон AV" №3/99) и выявить, какой из компонентов является теперь наиболее "слабым звеном". При возросшем классе колонок им может оказаться источник сигнала или усилитель. Возникает вполне резонный вопрос: а почему бы не доработать и их? Тем более что в нашем журнале уже печатались статьи, посвященный "холодному", "теплому" и "горячему" апгрейду Hi-Fi-компонентов (например, "Лучшее - враг хорошего", "Салон AV" №2/99). Не исключено, что в недалеком будущем редакция вновь вернется к этой теме. Ну а пока - желаем успеха в благородном деле апгрейда и тюнинга вашей Hi-Fi-аппаратуры. Ведь ничто так не радует сердце настоящего аудиофила, как звучание доведенной им до ума собственной стереосистемы.

P.P.S. Перед началом полного демонтажа АС мы советуем еще раз трезво оценить свою квалификацию и решить, по силам ли вам такой трудовой подвиг.

Константин Быструшкин, Салон AV
