Передающий модуль бортового ретранслятора станции активных помех

Страница: 10/12

Исходя из полученного неравенства, возьмем .

Необходимость в разделительном конденсаторе отсутствует, так как в согласующей цепи между транзистором 2Т919А и 2Т919В присутствует емкость . Её можно считать разделительной емкости по постоянному току.

Ключ модулятор

В качестве ключа модулятора возьмем транзистор КТ3109А. Работа ключа модулятора основана на принципе открытия и закрытия p-n-перехода. Так при подаче на базу положительного импульса транзистор открывается и через него начинает течь ток, как показано на Рисунок 19.

Рисунок 19 Ключ модулятор

Схема преобразователя частоты

Построение ПЧ выполним, используя смеситель и гетеродин. В качестве смесителя выберем арсенид-галлиевый СВЧ смеситель [10] фирмы Mini-Circuits ADE-XXXX.

Таблица 3 Двойной балансный смеситель

Группы моделей

Уровень, дБм

Диапазоны частот, МГц

Потери преобразования, дБ (макс.)

Коэффициент развязки, дБ (мин.)

Конст. испол.

ГЧ

ВЧ

ГЧ, ВЧ

ПЧ

ГЧ-ВЧ

ГЧ-ПЧ

ADE-XXXX

+7

до +1

50 .4000

0 .1500

7,0 .9,8

16 .45

7 .40

П

Этот ПЧ является пассивным, с входными сопротивлениями портов 50 Ом. Диапазон гетеродина и входной ВЧ частоты равен 50…4000 МГц, диапазон выходной частоты равен 0…1500 МГц. Достоинством данной ИС является одинаковые мощности входного сигнала и гетеродина и выходную мощность равную Pвх = Pг = Pвых. ИС отличается малыми габаритами и предназначена для поверхностного монтажа. Включение ИС показано на Рисунок 20.

Рисунок 20 Смеситель ADE-XXXX

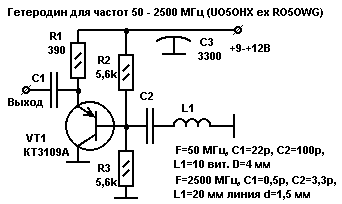

В качестве гетеродина выберем схему, устойчиво генерирующую на частотах от 50 до 2500 МГц. Причем изменяются только элементы контура и связи [11]. Принципиальная электрическая схема представлена на Рисунок 21.

Рисунок 21 Универсальный гетеродин широкого применения

Для плавной перестройки частоты нам необходимо менять номиналы элементов контура и связи, для этого индуктивность L1 оставим постоянной (20 мм линия d = 1.5 мм), а емкость C1, C2 сделаем переменной и вынесем их на печатную плату. Выходное сопротивление гетеродина будем считать равным 50Ом, что позволяет соединения гетеродин и смеситель без внешнего согласующего звена.

Схема задержки

В качестве схемы задержки можно выбрать схему [9] представленную на Рисунок 22. Время задержки регулируется постоянной времени RC-цепи, поэтому для регулировки время задержки резистор R1 сделаем переменным.

Рисунок 22 Схема задержки

Для выполнения данной схемы выберем микросхему К155ЛА8 (4 элемента 2И-НЕ), тип корпуса 201.14-1, напряжение питания 14 - ножка составляет 6.3 В.

Разработка конструкции передатчика

Разработка конструкции РПдУ заключается в разработке общей компоновки всех деталей его принципиальной схемы в пределах объема выбранного корпуса. Особенностью рассматриваемого передатчика является высокая частота работы. Это означает, что размеры элементов СВЧ-тракта должны быть намного меньше длины волны , для элементов с сосредоточенными параметрами. Выполнить условие можно, при микроминиатюрном исполнении в виде ГИС. Использование ГИС является необходимым, также по причине реактивного параметра выводов и соединительных проводников между дискретными элементами сильно влияющих на работе устройства. В интегральном исполнении же указанные параметры близки к нулю.

Прежде чем приступить к формированию конструкции, необходимо определить геометрические параметры используемых элементов. Произведем расчет пленочных элементов, исполняемых на ГИС.

Пленочные элементы

Элементы СВЧ-тракта, исходя из выше сказанного, будут выполнены в виде пленок на подложке (габариты элементов недолжны превышать , что составляет ).

Так как необходимо создание и индуктивностей, и емкостей, то для формирования элементов будем использовать толстопленочную технологию. Толстопленочная технология позволяет реализовывать и извилистую, и многослойную структуру. Современные технологии [6] позволяют получить элементы толщиной менее 10 мкм, при минимальной ширине 25 мкм.

Толстопленочные индуктивности

Для расчета индуктивности в пленочном исполнении можно воспользоваться методикой предложенной в [4]. В формулах все линейные размеры катушек выражаются в [мм], а индуктивность в [нГн].

Таблица 4

Тип катушки

Формула для расчета индуктивности катушки

Определение длины провода катушки

Одновитковая

Плоская квадратная спираль

где ,

n – число витков, мм; S – шаг спирали, мм
