Проектирование цепей коррекции, согласования и фильтрации усилителей мощности радиопередающих устройств

Страница: 13/22

где

Табличные значения элементов , в этом случае, выбираются для величины

(3.22)

где – коэффициент, значения которого приведены в таблицах 3.3 и 3.4.

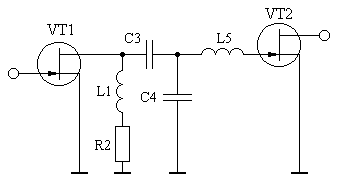

Таблицы 3.3 и 3.4 могут быть применены и для проектирования усилительных каскадов на полевых транзисторах (рис. 3.12).

Рис. 3.12

В этом случае удобнее рассматривать коэффициент передачи с входа транзистора на вход транзистора , который описывается соотношением, аналогичным (3.17):

,

где ;

– крутизна транзистора ;

– входная емкость транзистора ;

– выходное сопротивление транзистора .

При использовании таблиц 3.3 и 3.4 и переходе к реальным нормированным значениям элементов КЦ, следует пользоваться формулами пересчета:

где – нормированное относительно и значение выходной емкости транзистора ;

– нормированное относительно и значение входной емкости транзистора .

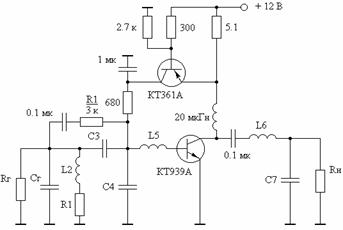

Пример 3.3. Рассчитать КЦ однокаскадного транзисторного усилителя с использованием синтезированных таблиц 3.3 и 3.4 при условиях: используемый транзистор – КТ939А; = 50 Ом; емкостная составляющая сопротивления генератора = 2 пФ; верхняя частота полосы пропускания =1 ГГц; требуемый подъем АЧХ 4 дБ; допустимое уклонение АЧХ от требуемой формы =0,25 дБ. Принципиальная схема каскада приведена на рис. 3.13. На выходе каскада включена выходная КЦ, состоящая из элементов =6,4 нГн, = 5,7 пФ (см. раздел 2.1).

Решение. Используя справочные данные транзистора КТ939А [13] и соотношения для расчета значений элементов однонаправленной модели [10], получим: =0,75 нГн; =1,2 Ом; =15.

Рис. 3.13 Рис. 3.14.

Нормированные относительно и значения равны: =0,628; =0,0942; =0,024. Подставляя в (3.22) значение и табличную величину , рассчитаем: =0,019. Ближайшая табличная величина равна 0,02. Для указанного значения из таблицы 3.3 найдем: =1,246; =2,491; =3,347; =4,419; =0,217. Подставляя найденные величины в формулы пересчета (3.26) получим: =1,246; =2,491; =2,719; =2,406; =0,235. Денормируя полученные значения элементов КЦ, определим: =62,3 Ом; =19,83 нГн; = 8,66 пФ; 7,66 пФ; 1,87 нГн. Далее по (3.17) вычислим: = 1,98. Резистор на рис. 3.13, включенный параллельно , необходим для установления заданного коэффициента усиления на частотах менее и рассчитывается по формуле [52]: .

На рис. 3.14 приведена АЧХ спроектированного однокаскадного усилителя, вычисленная с использованием полной эквивалентной схемы замещения транзистора КТ939А [13] (кривая 1). Здесь же представлена экспериментальная характеристика усилителя (кривая 2).

3.3. Параметрический синтез полосовых усилительных каскадов

Полосовые усилители мощности находят широкое применение в системах пейджинговой и сотовой связи, телевизионном и радиовещании. На рис. 3.15–3.17 приведены схемы КЦ, наиболее часто применяемые при построении полосовых усилителей мощности метрового и дециметрового диапазона волн [3, 5, 6, 19, 20, 32].
