Самолётная радиолокационная станция ЦД-ЗОТ

Страница: 1/5

1. НАЗНАЧЕНИЕ СТАНЦИИ

Самолётная радиолокационная станция ЦД-ЗОТ предназначена для работы в комплексе средств перехвата и поражения (ракетными снарядами РС-2-У) воздушных целей.

Комплекс расположен на истребителе-перехватчике.

Станция обеспечивает:

· автоматический обзор пространства в определённом секторе передней полусферы и обнаружение целей;

· полуавтоматический захват цели и автоматическое сопровождение по дальности и угловым координатам;

· прицеливание посредством индикатора и поражение целей управляемыми ракетными снарядами;

· определение совместно с аппаратурой опознавания государственной принадлежности обнаруженного самолёта.

2. ПРИНЦИПЫ ДЕЙСТВИЯ

Работа станции ЦД-ЗОТ при выполнении боевого задания может быть разделена на 3 этапа:

1. обзор пространства и обнаружение целей;

2. выход на исходную позицию для атаки;

3. атака цели и наведение управляемых ракетных снарядов на цель.

В режиме обзора антенна производит облучение пространства передней полусферы в секторе ± 30 градусов по азимуту и ± 12 градусов по углу места.

По углу места центр сектора обзора может находиться ниже стропильной горизонтальной оси самолёта под углом - 4 градуса, либо - 6 градусов в зависимости от высоты полёта самолёта.

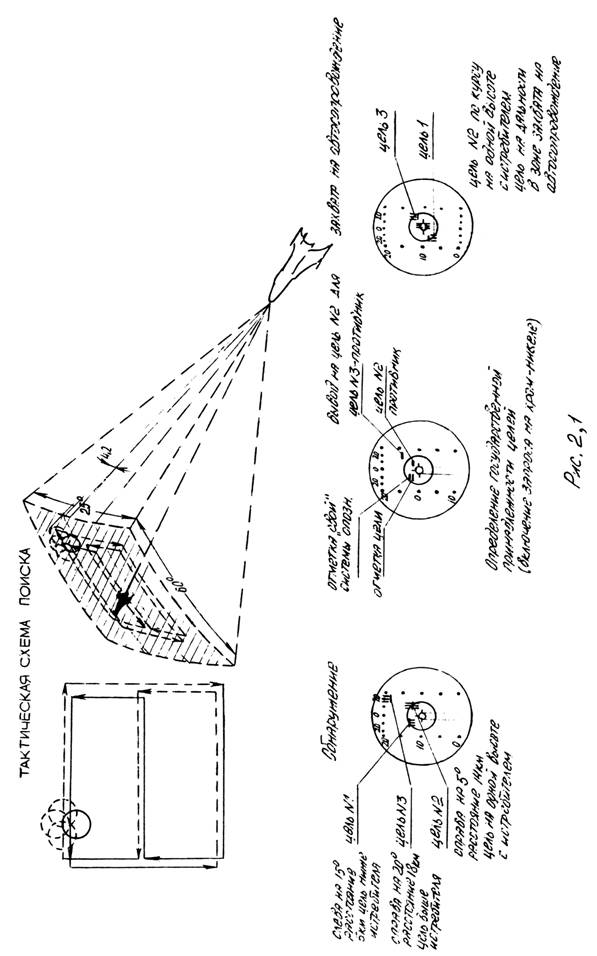

Тактическая схема поиска представлена на рис. I. Перемещение антенного луча в пространстве является результатом сложения трёх простых движений:

1. движения по азимуту вправо и влево равномерной скоростью;

2. скачков по углу места вверх или вниз в конце азимутальной строки;

3. конического сканирования.

При наличии целей в секторе обзора на дальностях до 20 км отраженные высокочастотные сигналы принимаются антенной, преобразовываются и усиливаются приемным устройством, а затем поступают на индикатор типа "В" (азимут-дальность).

На рис. 2 приводятся изображения целей на экране индикатора в различных случаях. Цели на экране индикатора воспроизводятся в виде горизонтальных яркостных отметок с вертикальными метками. Азимут цели отсчитывается по горизонтали от центра индикатора, а дальность по вертикальной оси от нижней границы растра. Положение цели по углу места отображается вертикальными метками "верх", "низ", расположенными вблизи отметок целей.

Перед началом атаки летчик должен убедиться в том, что обнаруженный самолет принадлежит к вражеским вооруженным силам. Для этого летчик включает запросчик системы опознавания. В случае, если обнаруженный самолёт принадлежит к своим вооруженным силам, над отметкой цели появляется горизонтальная отметка "свой". Отсутствие такой отметки свидетельствует об обнаружении вражеского самолёта. В этом случае летчик маневрирует по курсу и высоте так, чтобы середина отметки цели совместилась с нулем азимута, и чтобы были получены вертикальные метки сверху и снизу горизонтальной яркостной отметки цели.

При сближении с целью на дистанцию, не превышающую 10 км и выходе истребителя на цель, так, что она попадает в зону ± 5 градусов по азимуту на средней строке обзора ( т.е. имеются обе вертикальные отметки "верх" и "низ" ), летчик производит захват цели.

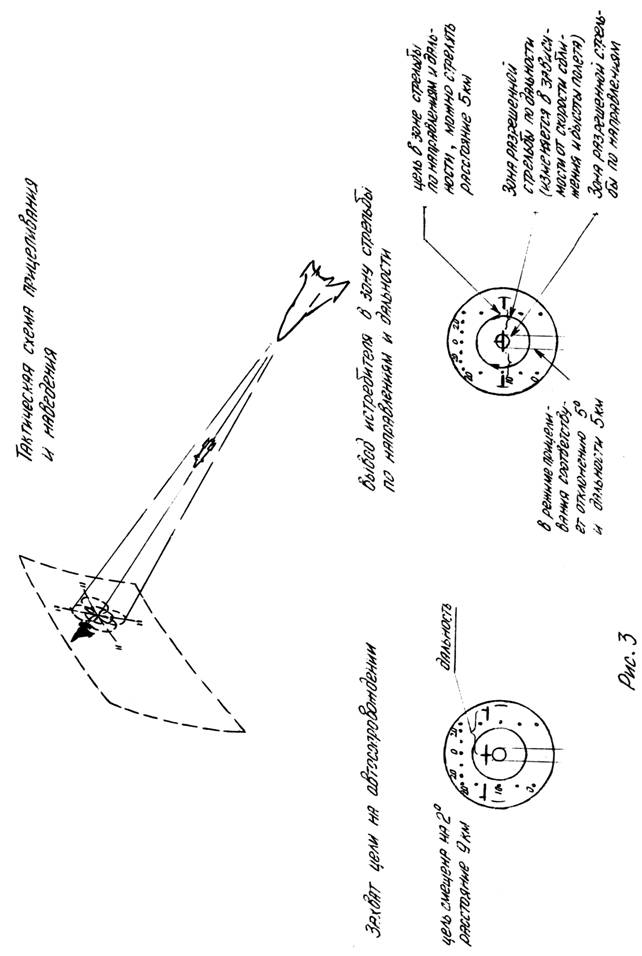

Для захвата цели лётчик нажимает кнопку "Захват" на ручке управления самолётом. В результате нажатия кнопки "Захват" антенна станции прекращает обзор и становится в нуль по азимуту и под углом - 2 градуса к продольной оси самолёта, а автоселектор производит поиск цели по дальности. Если уровень сигнала, отраженного от цели, достаточен для стробирования автомата захвата, то происходит захват цели по дальности и индикатор переключается в прицельный режим. При этом на экране индикатора появляется искусственная отметка цели, представленная на рис. 3, на котором приведено изображение экрана индикатора станции при работе в прицельном режиме. Кроме искусственной отметки цели на экране появляются две симметричные метки дальности.

После захвата цели, система углового сопровождения автоматически следит по угловым координатам за положением атакуемой цели.

Угловому положению цели в пространстве соответствует положение центра искусственной отметки цели, а дальности перехватчик-цель соответствует расстояние от центра отметки до меток дальности. Дублирование меток дальности необходимо для того, чтобы была возможность определения дальности по одной из них, так как при достаточно большом отклонении центра искусственной откатки цели от центра экрана индикатора другая метка будет за пределами экрана.

Маневром самолёта летчик в режиме прицеливания непрерывно поддерживает центр искусственной отметки внутри малого круга на экране ( радиус круга соответствует одному градусу отклонения). Когда метка дальности входит в зону стрельбы, летчик производит пуск снарядов.

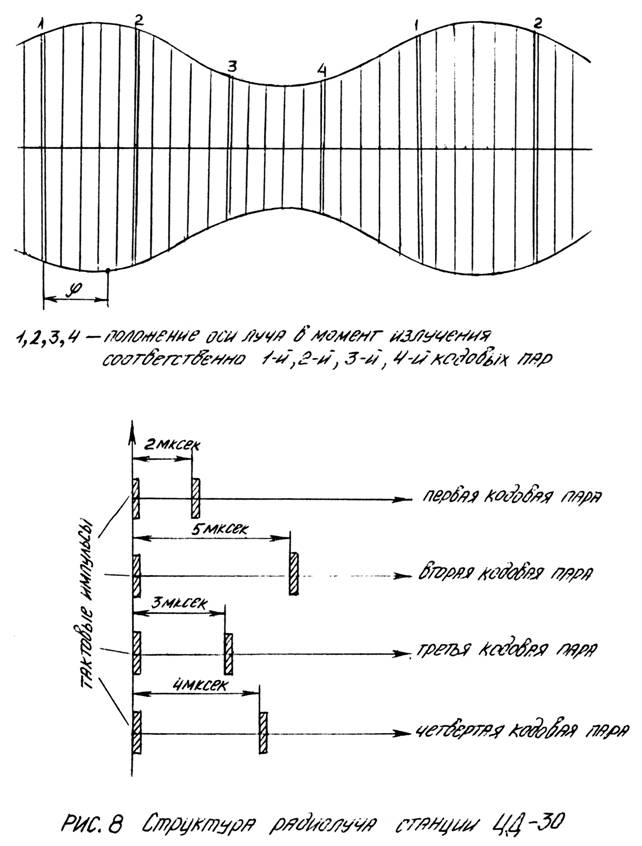

Управление полетом снарядов осуществляется по радиолучу. Для получения на снаряде опорного напряжения станция с момента пуска начинает вырабатывать специальные опорные сигналы -"коды", который представлены на рис. 8. Станция посылает опорные сигналы при положении луча антенны верх-право-низ-лево относительно равносигнальной зоны.

Система выработки кодовых сигналов имеет специальное гироскопическое устройство, которое обеспечивает в режиме нападения снарядов стабилизацию пространственного положения кодов при кренах самолета.

Станция допускает два режима наведения снарядов:

1. Режим наведения снарядов при автоматическом сопровождении цели.

2. Режим наведения снарядов при закрепленном луче.

Режим наведения снарядов с автосопровождением цели используется при стрельбе по одиночной цели независимо от условий видимости при отсутствии помех. Стрельба в этом режиме требует от летчика меньшего внимания к качеству пилотирования во время стрельбы, поскольку станция автоматически следит за положением цели.

Режим наведения с закрепленным лучом используется при наличии активных и пассивных помех, при стрельбе по групповой или низколетящей цели. Стрельба в этом режиме требует от летчика повышенного внимания и непрерывного точного прицеливания по атакуемой цели, поскольку станция не следит за целью.

Равносигнальная линия антенны в этом режиме сопряжена с осью оптического процесса.

В зависимости от обстановки летчик выбирает режим наведения снарядов и переводит станцию из одного режима в другой тумблером "Сопровождение" - "Закрепл. луч" - "Помеха" на пульте управления станцией.

3. СОСТАВ СТАНЦИИ

В состав радиолокационной станции ЦД-ЗОТ входят следующие блоки:

1. Антенный блок.

2. Приемопередающий блок.

3. Приемный блок.

4. Индикатор.

5. Блок развертки.

6. Блок магнитных усилителей.

7. Блок синхронизации.

8. Автоселектор.

9. Блок питания.
